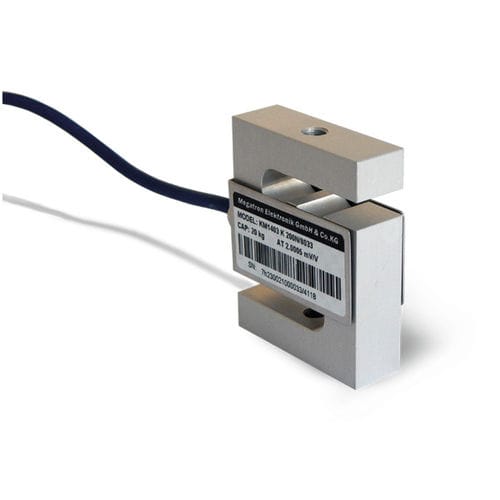

S-förmige Wägezelle KM1403

Zug- und DruckkraftDehnungsmessstreifenzur Kalibrierung

Robuste Bauform für mittlere Zug- und Druck-Kräfte von 50 N bis 1 kN Die Serie KM1403 umfasst Kraftaufnehmer für Nennkräfte von 50 N bis 1 kN. Sie verfügen über einen Messkörper aus Aluminium mit Dehnungsmessstreifen in einer Wheatstone-Vollbrücke und bieten eine zuverlässige und langlebige Messwerterfassung. Charakteristisch ist die gleichbleibende Bauform über alle Nennkräfte hinweg. Dadurch bleibt die Integration in mechanische Systeme einfach, auch wenn unterschiedliche Messbereiche benötigt werden. Die Krafteinleitung erfolgt über zwei M8-Innengewinde. Der KM1403 ist für die Messung von Zug- und Druckkräften geeignet. Dank der Schutzart IP54 kann er auch in anspruchsvolleren Umgebungen eingesetzt werden. Im Vergleich zu marktüblichen S-Beams überzeugt er durch die Kombination aus kompakter Aluminium-Bauweise und guter Schutzart im unteren bis mittleren Kraftbereich. Optionen Nennkräfte: 50 N, 100 N, 200 N, 500 N, 1 kN Bei Serienbedarf sind darüber hinaus kundenspezifische Anpassungen möglich. Dazu zählen beispielsweise modifizierte Gewindegrößen, spezielle Kabellängen oder Kabel mit konfektionierten Steckverbindern.
