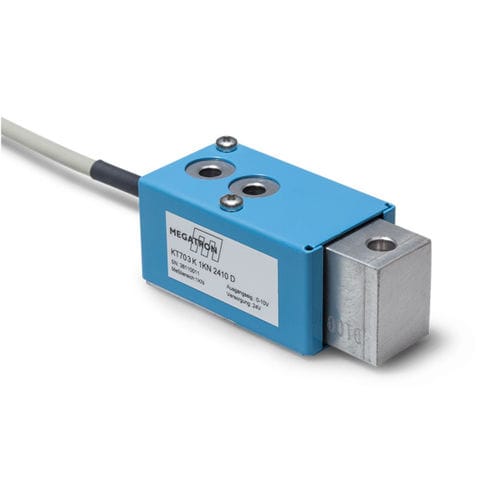

Scherstab-Wägezelle KT703

BalkentypDehnungsmessstreifenanalog

Kompakter Kraftsensor mit integriertem Digitalverstärker und Aluminiummesskörper für 200 N, 500 N und 1 kN DMS-Prinzip Ausgangssignale 0–10 V oder 4–20 mA Theoretische Auflösung 14 bit Krafteinleitung über M5-Gewinde Aluminium-Messkörper, lackiertes Stahlgehäuse Schutzart IP40 Präzise Signale durch digitale Signalaufbereitung Die Serie KT703 kombiniert einen Aluminium-Messkörper in Biegebalkenbauweise mit einem integrierten Digitalverstärker. Dadurch stehen direkt nutzbare Ausgangssignale von 0–10 V oder 4–20 mA zur Verfügung. Anwender können den Sensor somit ohne zusätzlichen Verstärker direkt an Steuerungen anschließen. Dank der digitalen Signalaufbereitung erreicht der Sensor eine theoretische Auflösung von 14 Bit und zeichnet sich durch eine besonders hohe Signalqualität aus. Während der Sensor mit zwei Schrauben an einer stabilen Konstruktion montiert wird, erfolgt die Kraftaufnahme über ein M5-Gewinde. Dadurch werden Montagekräfte von der Messung entkoppelt und eine präzise Krafteinleitung ermöglicht. Der KT703 ist für die Messung von Zug- und Druckkräften bis 1 kN ausgelegt. Aufgrund seiner robusten Bauweise und seiner präzisen DMS-Vollbrücke eignet er sich für präzise Kraftmessungen in Füge- und Montageprozessen sowie zur Überwachung von Bewegungsabläufen in Maschinen und Anlagen. Optionen Nennkraft: 200 N, 500 N oder 1 kN Ausgangssignale: 0–10 V oder 4–20 mA Kraftrichtung: Zug oder Druck Bei Serienbedarf sind zusätzlich kundenspezifische Anpassungen möglich, beispielsweise geänderte Bohrungsdurchmesser für die Befestigung und Krafteinleitung, konfektionierte Kabel und Steckverbinder oder angepasste Messbereiche.
