Absoluter Drehgeber MAB12AH

Hall-EffektSingleturnHohlwelle

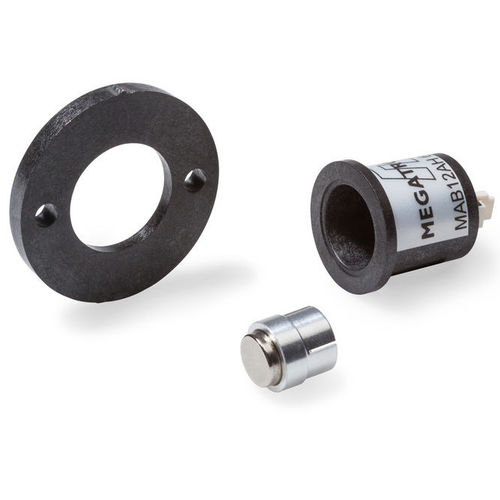

Kompakter Kit-Drehgeber mit komplettem Montagesatz für schnelle Integration Die Baureihe MAB12AH ist ein miniaturisierter Hall-Effekt-Kitdrehgeber, der durch seine verschleißfreie Sensortechnologie eine zuverlässige Messwerterfassung ermöglicht. Der Absolutwertgeber wird als Komplettpaket inklusive Montagering, Aufsteckmagnet und Magnethalter geliefert, was eine einfache und schnelle Montage ermöglicht. Durch den MOLEX-Steckanschluss kann die Signalleitung leicht von der Auswerteeinheit getrennt werden, was die Handhabung bei Montage und Wartung erleichtert. Das Ausgangssignal ist als Analogausgang (0...5 V, ratiometrisch) oder PWM verfügbar, wodurch der Sensor flexibel in analoge oder digitale Systeme integriert werden kann. Die Auflösung beträgt je nach Signalvariante 10 oder 12 Bit, was eine präzise Winkelerfassung ermöglicht. Mit einem Betriebstemperaturbereich von -40 °C bis +125 °C ist der MAB12AH für den Einsatz unter anspruchsvollen Bedingungen geeignet. Optionen Wellendurchmesser: 2 mm bis 6,35 mm Ausgangssignal: Analog (0…5 V) oder PWM (5 V, mit 10 oder 12 Bit Auflösung)
