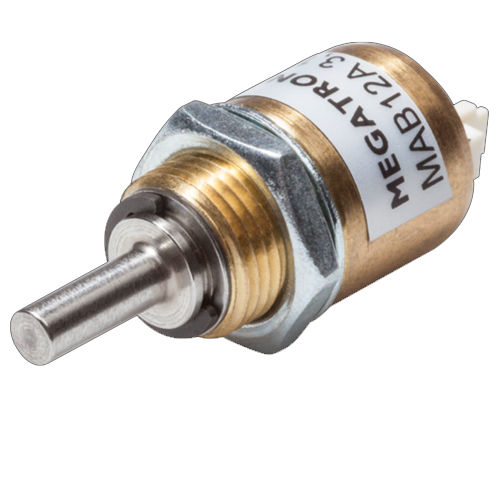

Absoluter Drehgeber MAB12A

Hall-EffektSingleturnmit Vollwelle

Vielseitig einsetzbarer, robuster und kompakter Absolutdrehgeber Der MAB12A ist ein Hall-Effekt-Absolutwertgeber mit 360° Messbereich, der sich durch seine äußerst kompakte Bauform und hohe Präzision auszeichnet. Mit einer Auflösung von bis zu 12 Bit bietet er eine präzise Winkelmessung. Die Wahl zwischen Gleitlager (mit verschiedenen Drehmomenten) oder Kugellager ermöglicht eine optimale Anpassung an unterschiedliche Einsatzbedingungen. Versionen mit Drehhemmung bieten ein niedriges Drehmoment (< 0,3 Ncm) oder ein mittleres Drehmoment (< 0,35 ±0,2 Ncm) und sind für Applikationen mit manueller Bedienung vorgesehen. Die Version ohne Drehhemmung besitzt ein sehr niedriges Drehmoment (< 0,035 Ncm) und ist für Applikationen ohne manuelle Betätigung ausgelegt. Durch den integrierten MOLEX-Stecker kann die Signalleitung einfach von der Auswerteeinheit getrennt werden, was die Montage und Wartung vereinfacht. Der Encoder ist für den Betrieb mit 5 VDC ausgelegt und liefert wahlweise ein analoges Ausgangssignal (0...5 V) oder ein PWM-Signal. PWM bietet den Vorteil einer störungsresistenten Signalübertragung über größere Distanzen und kann direkt in digitale Steuerungen integriert werden, was ihn ideal für Anwendungen mit Mikrocontrollern oder SPS macht. Mit seinem messingfarbenen Gehäuse und einer robusten Welle aus Edelstahl oder Messing ist der MAB12A bestens für den industriellen Einsatz geeignet. Er überzeugt durch eine hohe Lebensdauer und einen Betriebstemperaturbereich von -40 °C bis +125 °C. Optionen Wellenvarianten: 3,17 mm, 6 mm oder 6,35 mm Durchmesser Lagerung: Gleitlager (low/medium torque) oder Kugellager
