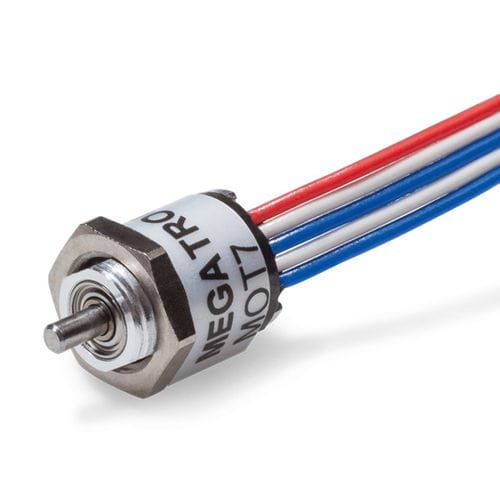

Inkrementaler Drehgeber MOT7

photoelektrischmit VollwelleAluminium

Miniatur-Drehgeber für hochpräzise miniaturisierte Geräte Die MOT7-Serie ist ein äußerst kompakter optischer Inkrementalgeber, der mit seinem 7,2-mm-Gehäuse und einer Gehäusetiefe von nur 8 mm zu den kleinsten am Markt gehört. Dank der Kugellagerung bietet er eine hohe mechanische Stabilität und ermöglicht eine maximale Drehzahl von bis zu 6000 U/min. Mit einer Auflösung von bis zu 400 Imp./U eignet sich der MOT7 für hochpräzise Anwendungen, die eine feine Positionsmessung erfordern. Die Grenzfrequenz von 100 kHz sorgt für eine zuverlässige Signalverarbeitung ohne Verzögerungen. Die Signalübertragung erfolgt über einen Open Collector Ausgang. Der Drehgeber verfügt über zwei Kanäle (A, B) zur Drehrichtungserkennung sowie einen Index (Z) für eine exakte Referenz pro Umdrehung. Dank der radialen Kabelführung mit 500-mm-Flachbandkabel ist der MOT7 einfach zu integrieren. Die Bushing-Befestigung sorgt für eine unkomplizierte Montage. Durch seine extrem kompakte Bauweise eignet sich der MOT7 besonders für den Einsatz in miniaturisierten Robotern und der Halbleiterfertigung, wo präzise Positionsmessungen auf kleinstem Raum erforderlich sind. Optionen Impulszahlen: 100, 200 oder 400 Imp./U
