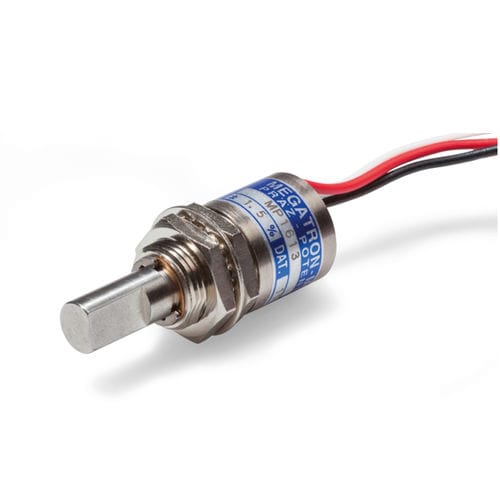

Absoluter Drehgeber MP1613

Hall-Effektmit VollwelleSingleturn

Miniatur-Drehgeber mit Hall-Sensor, minimaler Leistungsaufnahme und breitem Betriebstemperaturbereich Die Serie MP1613 nutzt den Halleffekt zur verschleißfreien Messwerterfassung und zeichnet sich durch eine für Hall-Effekt-Drehgeber außergewöhnlich niedrige Stromaufnahme von ≤ 7 mA aus. Mit einem Betriebstemperaturbereich von -40 °C bis +105 °C ist der MP1613 für Anwendungen konzipiert, die eine zuverlässige Funktion unter großen Temperaturschwankungen erfordern. Durch die kompakte Bauform und den minimalen Energiebedarf eignet sich der MP1613 besonders für batteriebetriebene oder mobile Anwendungen wie z.B. Schubregler oder andere Steuergeräte, die eine präzise Positionsmessung mit einem elektrischen Drehwinkel von ±45° (=90°) erfordern. Das Signal wird über einen Spannungsausgang VSUP (0,1...0,9 x VSUP) ausgegeben. Die mechanische Befestigung erfolgt über eine Bushing-Montage mit Befestigungsmutter und Zahnscheibe, was eine schnelle und sichere Integration ermöglicht. Optionen: Elektrisch wirksamer Drehwinkel: ±45° (=90°), optional kundenspezifisch in 5°-Schritten Signal-Drehsinn: CW (Uhrzeigersinn) oder CCW (Gegen-Uhrzeigersinn) Elektrischer Anschluss: Einzellitzen (ca. 150 mm, andere Längen optional)
