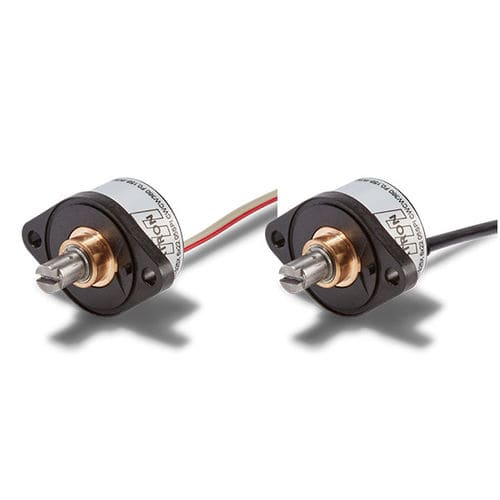

Inkrementaler Drehgeber ETx25F
absolutHall-Effekt12-Bit

inkrementaler Drehgeber
inkrementaler Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
inkremental, absolut
Technologie
Hall-Effekt
Auflösung absoluter Codierer
12-Bit, 14-Bit
Installierung
mit Vollwelle, Singleturn, Multiturn, Flansch, gekapselt
Ausgangssignal
analog, digital, mit Spannungsausgang, Kommutierung, mit DC-Ausgang, 4-20 mA, SSI, Serie
Versorgungsspannung
24 VDC, 15 V DC, 12 VDC, 5 V DC
Material
Edelstahl, Kunststoff
Schutzniveau
schlagfest, staubdicht, IP40, IP55, kurzschlussfest
Anwendungsbereich
für Industrieanwendungen, für Motor, für OEM, für Aufzug, zur Außenaufstellung, für Robotik
Weitere Eigenschaften
kompakt, programmierbar, für Motorfeedback, modular, redundant, galvanisch getrennt, IC
Flanschgröße

25 mm
(1 in)

Baugröße

Min: 25 mm
(0,98 in)

25 mm
(0,98 in)

Max: 37 mm
(1,46 in)

Achsdurchmesser

Min: 4 mm
(0,16 in)

6 mm
(0,24 in)

Max: 6 mm
(0,24 in)

Länge

14,5 mm
(0,571 in)

Rotationsgeschwindigkeit

Min: 100 rpm
(628 rad.min-1)

Max: 800 rpm
(5.027 rad.min-1)

Ausgangsfrequenz

Min: 10 kHz

Max: 100 kHz

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Beschreibung

ETx25F-Drehgeber, mit einem vergüteten Gleitlager aus Metall, werden zur zuverlässigen Winkelmessung in der Anwendung eingesetzt: als Singleturn (360°) mit Analog-, PWM-, Inkremental-, SER- oder SPI-Ausgang sowie als Multiturn (bis 72000°) mit Analogausgang. Singleturn-Elektronik: ETA25F Absolutwertgeber (ETA25F X redundante Ausführung): Liefert ein absolutes Analogsignal mit einer Auflösung von 12 Bit. ETP25F Absolutwertgeber: Pulsweiten-Signalausgang (PWM) ETI25F Inkrementalgeber: Mit bis zu 1024 Impulsen / pro Umdrehung und folgenden Ausgangssignalen: TTL, Push-Pull oder Open Collector. ETS25F Winkelencoder mit Digitalausgang: 12 Bit Auflösung mit SER-Schnittstelle und in 14 Bit Auflösung mit SPI-Schnittstelle. Multiturn-Elektronik: ETP25F PM Multiturn-Drehgeber mit Analogausgang, direkt vor Ort programmierbar: Der ETA25F PM misst Winkel von 0...10° bis zu 0...72000° (absolut). Damit eignet sich dieser Winkelcodierer auch für Winkel bis 360° in Singleturn-Anwendungen.
