Senkerodiermaschine EDNC17

SEDMHochpräzisionHochgeschwindigkeit

Übersicht

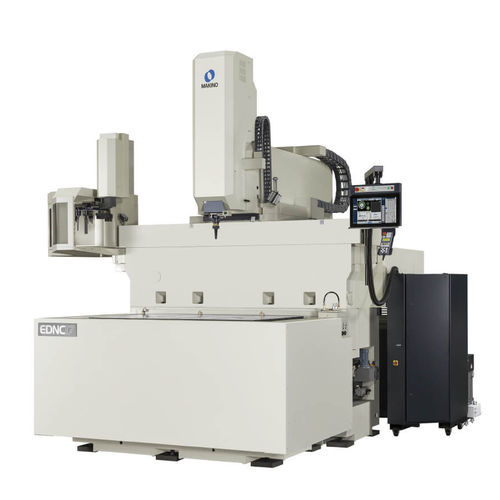

Die Makino EDNC17 ist eine Senkerodiermaschine (EDM) für große Werkzeug- und Formenbauteile mit erweiterten X/Y-Hüben und großzügigem Tankbereich. Die Maschine kombiniert einen stationären Arbeitstisch mit einem in die Basisguss integrierten Dielektrikbehälter, um Stellfläche zu minimieren und die thermische Stabilität für gleichbleibende Genauigkeit zu verbessern. Ein programmierbarer 4-seitiger Hub des Tanks ermöglicht sehr guten Zugang zum Werkraum für das Be- und Entladen großer Werkstücke und reduziert die Anforderungen an die Automatisierung. Die Maschine kann Werkstücke bis zu 10.000 kg oder Maße bis 2.500 × 1.600 mm aufnehmen.

Z-Achse, ATC und Arbeitsleistung
Die EDNC17 verwendet Makinos HS-Rib Hochgeschwindigkeits-Z-Achse mit Sprunggeschwindigkeiten bis zu 20 m/min und 1,0G Beschleunigung, geeignet für Rippen-Elektrodendetails und zur signifikanten Reduzierung der Bearbeitungszeiten. Die Z-Achse verfügt über eine innen gekühlte Kugelgewindespindel und eine dedizierte, geschlossene Kühlkreiseinheit zur Sicherstellung der Tiefensteuerungsgenauigkeit über die volle 800 mm Verfahrstrecke. Automatische Werkzeugwechsler (ATC) sind in den Kapazitäten 8, 16, 32 verfügbar und außerhalb des Tanks angeordnet, sodass sie Hub und Bearbeitungsmöglichkeiten nicht einschränken.

Steuerung und Generatortechnologien
Ausgestattet mit den Generatortechnologien SuperSpark IV und HyperCut sowie der Hyper-i Steuerung von Makino bietet die EDNC17 eine grafische Benutzeroberfläche auf einem großen 24"-Klasse HD-Touchscreen mit intuitiver, smart-device-ähnlicher Bedienung. Die Maschine bietet On-Machine-Supportfunktionen wie EDM Assist digitale Handbücher, Video-Tutorials und die E-Tech Doctor Funktion zur grafischen Anpassung der Bearbeitungsbedingungen.

Technische Daten (metrisch)
Tisch: 2.000 x 1.350 mm; X: 1.700 mm Y: 1.150 mm Z: 800 mm
Schnellverfahrung: 5.000 mm/min
Max. Werkstückgewicht: 10.000 kg
ATC Kapazität: 8, 16, 32
Tankgröße: 2.500 x 1.600 x 800 mm
Max. Elektrodengewicht: 100 kg
Max. verfügbarer Strom: 60A ~ 240A

Technische Daten (imperial)
Tisch: 78,7" x 53,2"; X: 66,9" Y: 45,3" Z: 31,5"
Schnellverfahrung: 197 ipm
Max. Werkstückgewicht: 22.046 lbs
ATC Kapazität: 8, 16, 32
Tankgröße: 98,4" x 63,0" x 31,5"
Max. Elektrodengewicht: 220 lbs
Max. verfügbarer Strom: 60A ~ 240A

Wesentliche Merkmale / technische Daten

• Modell: EDNC17
• Hersteller / Marke: Makino
• Tisch (metrisch): 2.000 x 1.350 mm
• Tisch (imperial): 78,7" x 53,2"
• X-Achsenhub: 1.700 mm (66,9")
• Y-Achsenhub: 1.150 mm (45,3")
• Z-Achsenhub: 800 mm (31,5")
• Schnellverfahrung: 5.000 mm/min (197 ipm)
• Max. Werkstückgewicht: 10.000 kg (22.046 lbs)
• Tankgröße: 2.500 x 1.600 x 800 mm (98,4" x 63,0" x 31,5")
• Max. Elektrodengewicht: 100 kg (220 lbs)
• ATC Kapazitätsoptionen: 8, 16, 32 (außerhalb des Tanks)
• Max. verfügbarer Strom: 60A ~ 240A
• Z-Achse: HS-Rib Hochgeschwindigkeits-Z-Achse, Sprunggeschwindigkeiten bis 20 m/min, 1,0G Beschleunigung
• Z-Achsenverfahrweg: 800 mm (31,5") mit innen gekühlter Kugelgewindespindel und dediziertem geschlossenen Kühlkreislauf
• Generatoren: SuperSpark IV und HyperCut
• Steuerung: Hyper-i Steuerung mit 24" HD-Touchscreen, EDM Assist digitale Handbücher, Video-Tutorials und E-Tech Doctor
• Konstruktion: stationärer Arbeitstisch, integrierter Dielektrikbehälter im Basisguss für verbesserte thermische Stabilität
• Max. Bauteilaufnahme (Beispiele): Bauteile bis 22.000 lbs oder so groß wie 2.500 x 1.600 mm
