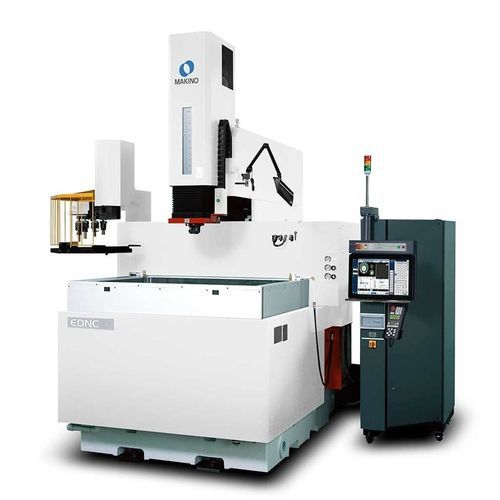

Senkerodiermaschine EDNC10

HochpräzisionHochgeschwindigkeitPräzision

Überblick Die EDNC10 ist eine Senkerodiermaschine (die-sinker EDM) mit erweiterten X/Y/Z-Verfahrwegen, lieferbar in Standard- und Wide-Tank‑Ausführung. Der Standardtank nimmt Werkstücke bis 1.500 x 1.100 mm (59,1" x 43,3") auf; die Wide‑Tank‑Option erlaubt Werkstücke bis 2.000 x 1.100 mm (78,7" x 43,3"). Die Maschine verfügt über einen dreiseitig programmierbaren Hubtank und einen stationären Arbeitstisch für unverstellten Zugang. Das Dielektrikum-Reservoir ist in die Grundgussstruktur integriert, was Standfläche spart und die thermische Stabilität erhöht. Die steife Konstruktion gewährleistet hohe Präzision bei Werkstücken bis 3.000 kg (6.614 lbs).

Steuerung & Software Die EDNC10 ist mit dem Hyper-i Steuerungssystem ausgestattet, inklusive großem HD-Touchscreen, vereinfachtem grafischem Ablauf und intuitiver Benutzeroberfläche. Wichtige Funktionen: HyperCut, SuperSpark™ IV, digitale Bedienungsanleitungen an Bord und E‑Tech Doctor für Diagnose und Prozessoptimierung.

Leistungsoptionen

• HS-Rib Hochgeschwindigkeits-Z-Achse: Sprungbewegungen bis 20 m/min mit 1,5G Beschleunigung und Kernkühlung der Kugelspindel für besseren Tiefenhalt und reduzierte Bearbeitungszeiten (bis zu ~60% Reduktion in bestimmten Vorgängen).
• Optionale ATC-Systeme (Automatischer Werkzeugwechsler) für höheren Automatisierungsgrad und optimale Nutzung des Verfahrwegs.
• Optionale Tankkonfigurationen zur Erhöhung der Werkstückkapazität (Standard vs. Wide‑Tank).

Konstruktion & Fähigkeiten

• Dreiseitig programmierbarer Hubtank für verbesserten Zugang.
• Stationärer Arbeitstisch für Steifigkeit und Genauigkeit.
• Integriertes Dielektrikum-Reservoir in der Grundgussstruktur zur Verbesserung der thermischen Stabilität und Verringerung der Standfläche.
• Verarbeitung schwerer Werkstücke bis 3.000 kg (6.614 lbs) möglich.

Technische Daten

• Tisch / Verfahrwege: Tisch 1.300 x 950 mm — X: 1.000 mm, Y: 600 mm, Z: 500 mm.
• Tankgröße: Standard 1.500 x 1.100 x 500 mm (59,1" x 43,3" x 19,7"); Wide‑Tank‑Option für Werkstücke bis 2.000 x 1.100 mm (78,7" x 43,3").
• Schnellgang: 5 m/min (197"/min).
• Max. Werkstückgewicht: 3.000 kg (6.614 lbs).
• ATC-Kapazität: 8 oder 16 (optionale Wechselkonfigurationen).
• Max. Elektrodengewicht: 100 kg (220 lbs).
• Verfügbare Stromstärke: 60 A – 240 A.
• Steuerung: Hyper-i mit HyperCut und SuperSpark™ IV; digitale Handbücher an Bord und E‑Tech Doctor; großer HD-Touchscreen.
• Hochgeschwindigkeitsoption: HS-Rib Z-Achse — Sprungbewegungen bis 20 m/min mit 1,5G; Kugelspindel-Kernkühlung für thermische Kontrolle und Tiefenpräzision.
