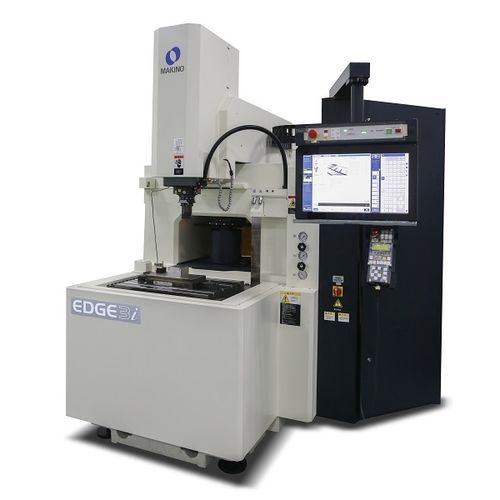

Senkerodiermaschine EDGE3i

PräzisionCNC

Übersicht
Die EDGE3i Senker-EDM (sinker EDM) bietet einen offenen, uneingeschränkten Zugang zum Arbeitsbereich durch einen programmierbaren Vier-Seiten-Hebesenkbehälter und eine stationäre Arbeitstischkonstruktion für zuverlässige, wiederholbare Präzision.

Konstruktion & Platzbedarf
Der Platzbedarf wird minimiert, indem der dielektrische Vorratsbehälter in das Grundguss integriert wird, wodurch externe Behälter entfallen. Ein dielektrischer Kühler ist serienmäßig enthalten. Das ATC (Automatic Tool Change)-System ist intern unter der X/Y-Struktur untergebracht, um die Prozesseffizienz zu verbessern und unbeaufsichtigten Betrieb zu ermöglichen.

Bedieneroberfläche & Steuerung
Ausgestattet mit der Makino Hyper-i Steuerung: 24" HD-Touchscreen mit intuitiver, smartphone-ähnlicher Bedienung. Integrierte Hilfen umfassen den interaktiven E-Tech Doctor zur Anpassung der Brennbedingungen, Instruktionsvideos im Steuerungssystem und eine fortschrittliche Handbox mit LED-Anzeige und Not-Aus für sichere manuelle Eingriffe.

Prozess- und Leistungstechnologien
Die EDGEi-Serie vereint fortschrittliche Technologien zur Verbesserung von Oberflächen- und Kantengüte: SuperSurface- und SuperEdge-Generator-Modi für gleichmäßige Oberflächen und metallurgische Qualität; Makino IES (Intelligent Expert System) und SuperSpark4 adaptive Leistung- und Springsteuerung zur Stabilisierung des EDM-Entladungsprozesses, Reduzierung des Elektrodenverschleißes und Verbesserung von Zykluszeit und Genauigkeit.

Anwendungen
Entwickelt für vielseitige Senker-EDM-Anwendungen, die wiederholbare Präzision, geringere Stellfläche, effizienten unbeaufsichtigten Betrieb und strenge Kontrolle von Oberflächen- und Kantengüte in Werkzeug- und Formenbau erfordern.

Technische Daten

• Tischgröße (metrisch): 600 x 450 mm — Verfahrwege (metrisch): X: 450 mm, Y: 300 mm, Z: 320 mm
• Schnellverfahrweg (metrisch): 5.000 mm/min
• Max. Werkstückgewicht: 800 kg
• ATC-Kapazität: 5, 8, 16
• Tankgröße: 800 x 550 x 350 mm
• Absenktank: Ja
• Max. Elektrodengewicht: 50 kg
• Max. verfügbare Stromstärke: 80 A
• Tischgröße (imperial): 23,6" x 17,7" — Verfahrwege (imperial): X: 17,7", Y: 11,8", Z: 12,6"
• Schnellverfahrweg (imperial): 197 ipm
• Max. Werkstückgewicht (imperial): 1.764 lbs
• Max. Elektrodengewicht (imperial): 110 lbs
