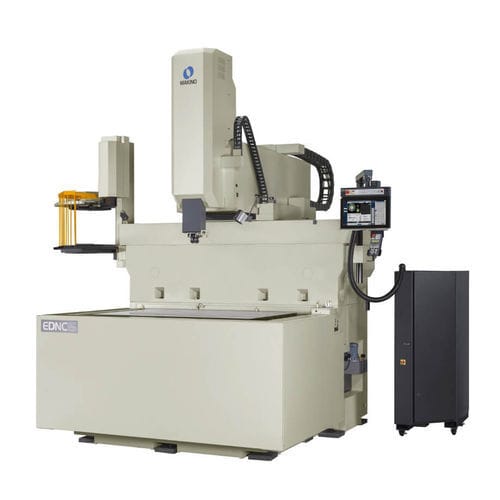

Senkerodiermaschine EDNC15

Hochgeschwindigkeithohe ProduktivitätCNC

Übersicht Die EDNC15 ist eine Senkerodiermaschine, die für große, schwere Werkstücke ausgelegt ist und durch die robuste Konstruktion des stationären Arbeitstisches und die verbesserte thermische Stabilität eine hervorragende Genauigkeit bietet. Die Maschine integriert das dielektrische Reservoir in den Grundkörper, um den Platzbedarf zu reduzieren und schwere Teile bis zu 10.000 kg zu tragen. Die EDNC15 bietet ATC-Optionen (automatischer Werkzeugwechsler), um die unbeaufsichtigte Bearbeitungszeit zu verlängern, und verfügt über einen 4-seitig programmierbaren, heb- und senkbaren Arbeitstank für einen einfachen Zugang zum Arbeitsbereich und eine vereinfachte Integration der Roboterautomatisierung. Steuerung und EDM-Technologien Die EDNC15 verfügt über das Hyper-i-Steuerungssystem von Makino mit einem intuitiven grafischen, hochauflösenden 24-Zoll-Touchscreen. Hyper-i ermöglicht fortschrittliche Funktionen auf der Maschine, einschließlich eingebetteter digitaler EDM-Assistenzhandbücher und der E-Tech Doctor-Hilfefunktion. Die Maschine nutzt fortschrittliche Bearbeitungstechnologien wie SuperSpark™ IV und HyperCut, um schnelle Zykluszeiten und hohe Produktivität zu erreichen. Produkt-Highlights und Optionen

• Optionales externes ATC-System (ATC befindet sich außerhalb des Arbeitstanks, um keine Hub- oder Bearbeitungsbeschränkungen aufzuerlegen).
• Optionale HS-Rib-Hochgeschwindigkeits-Z-Achse für eine bis zu 60 %ige Reduzierung der Bearbeitungszeiten bei kleinen Details; umfasst einen dedizierten geschlossenen Kühlkreislauf und eine kerngekühlte Kugelumlaufspindel-Z-Achse, die Hochgeschwindigkeits-Sprungbewegungen von bis zu 20 m/min bei 800 mm Verfahrweg ermöglicht.
• 4-seitig programmierbarer, steigender und fallender Arbeitstank vereinfacht das Be- und Entladen und die Roboterintegration.
• Integrierter dielektrischer Speicher im Grundguss für verbesserte thermische Stabilität und geringeren Platzbedarf.

Technische Daten (Tabelle - Metrisch) Tisch: 2.000 x 1.000 mm X: 1.500 mm Y: 700 mm Z: 500 mm (800 mm) Eilgang: 5.000 mm/min Maximales Werkstückgewicht: 10.000 kg ATC-Kapazität: 8, 16, 32 Behältergröße: 2.500 x 1.400 x 800 mm Max. Elektrodengewicht: 100 kg Max. verfügbare Stromstärke: 60A ~ 240A Technische Daten (Tabelle - Englisch) Tabelle: 78.7" x 39.4" X: 59.0" Y: 27.6" Z: 19.7" (31.5") Eilgang: 197 ipm Maximales Werkstückgewicht: 22.046 lbs ATC-Kapazität: 8, 16, 32 Tankgröße: 98,4" x 55,1" x 31,5" Maximales Elektrodengewicht: 220 lbs Max. verfügbare Stromstärke: 60A ~ 240A Karakteristika / technische Daten

• Modell: EDNC15
• Maschinentyp: Senkerodiermaschine
• Tischgröße (metrisch): 2.000 x 1.000 mm
• Tischgröße (imperial): 78.7" x 39,4"
• Hub (metrisch, Tech-Spec-Tisch): X 1.500 mm, Y 700 mm, Z 500 mm (Option: 800 mm)
• Hub (imperial, Absatz): X 59,0", Y 27,6", Z 19,7" (Option: 31,5")
• Eilganggeschwindigkeit: 5.000 mm/min (197 ipm)
• Maximales Werkstückgewicht: 10.000 kg (22.046 lbs)
• ATC-Kapazitätsoptionen: 8, 16, 32
• Tankgröße (metrisch): 2.500 x 1.400 x 800 mm
• Tankgröße (zöllig): 98.4" x 55.1" x 31.5"
• Max. Elektrodengewicht: 100 kg (220 lbs)
• Max. verfügbare Stromstärke: 60A - 240A
• Steuerung: Makino Hyper-i-Steuerung mit Touchscreen der 24"-Klasse, integrierten digitalen EDM-Assist-Handbüchern und E-Tech Doctor
• EDM-Technologien: SuperSpark™ IV, HyperCut
• Optional HS-Rib Hochgeschwindigkeits-Z-Achse: bis zu 20 m/min Sprungbewegungen, 800 mm Verfahrweg, einschließlich geschlossenem Kühlkreislauf und kerngekühlter Kugelumlaufspindel Z-Achse
• Integriertes Dielektrikum-Reservoir im Grundguss für thermische Stabilität
