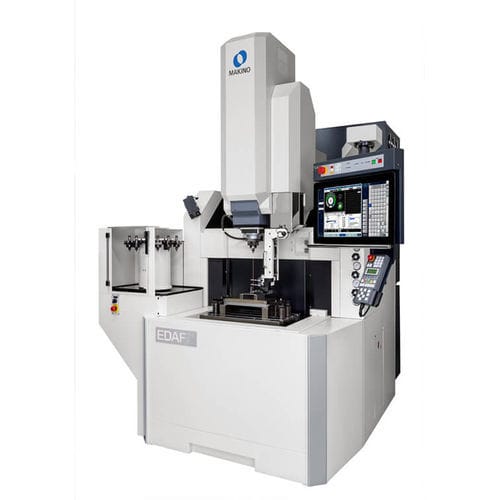

Senkerodiermaschine EDAF2

mit automatischem Beschickerhohe ProduktivitätHochpräzision

Übersicht
Die Senkerodiermaschine EDAF2 vereint kompakte Stellfläche mit präzisen Bearbeitungsmöglichkeiten und fortschrittlichem Temperaturmanagement. Der Dielektrikumsbehälter ist in die Grundgusskonstruktion integriert, und die aktive Flüssigkeitskühlung der Y- und Z-Strukturen sorgt für dimensionsstabile Bedingungen bei langen Laufzeiten.

Konstruktion & Bedienung
Die EDAF2 verfügt über einen stationären Tisch und einen programmierbaren Hubarbeitstank für flexible Anwendungen. Diese Anordnung verbessert den Bedienerzugang zum Tank und erleichtert die Integration von ATC und Automatisierungssystemen für verlängerte unbeaufsichtigte Prozesse. Optionale table-down-Konfigurationen von 50 mm (2,0”) und 100 mm (4,0”) erhöhen bei Bedarf die Tanktiefe. Zur Prozesssicherheit gehören ein serienmäßiges integriertes Löschsystem und ein U/V-Flammensensor zur Überwachung.

Bearbeitungstechnologie & Steuerung
Proprietäre Makino-Generatoren und adaptive Power-Control-Technologien liefern kontrollierte Energie für konstante Oberflächenintegrität. Dedizierte Bearbeitungsmodi — HyperCut, SuperSpark™ IV und ArcFree — decken ein breites Anwendungsspektrum ab. Das Hyper-i-Steuerungssystem bietet eine benutzerfreundliche Oberfläche für Programmierung, Überwachung und Produktivitätsoptimierung.

Hauptmerkmale

• Integrierter Dielektrikumsbehälter im Grundguss für reduzierte Stellfläche und verbesserte thermische Stabilität
• Aktive Flüssigkeitskühlung für Y- und Z-Achse zur Temperaturstabilisierung
• Stationärer Tisch mit programmierbarem Hubarbeitstank für flexible Spannmöglichkeiten
• Optionale table-down-Konfigurationen 50 mm (2,0”) und 100 mm (4,0”)
• Leichter Zugang zum Arbeitstank für bessere Bedienerergonomie und Wartung
• Einfache Integration von ATC und Automatisierung für verlängerten unbeaufsichtigten Betrieb
• Serienmäßiges integriertes Löschsystem und U/V-Flammensensor zur Prozesssicherheit
• Proprietärer Makino-Generator und adaptive Power-Control-Technologien
• Dedizierte Bearbeitungsmodi: HyperCut, SuperSpark™ IV, ArcFree
• Hyper-i-Steuerungssystem für Programmierung und Überwachung

Spezifikationen

• Tisch (metrisch): 550 × 350 mm — X: 350 mm, Y: 250 mm, Z: 250 mm
• Maximales Werkstückgewicht (metrisch): 500 kgs
• Tankgröße (metrisch): 700 × 500 × 300 mm
• Max. Elektrodengewicht (metrisch): 75 kgs


• Tisch (englisch): 21.65" × 13.78" — X: 13.78", Y: 9.8", Z: 9.8"
• Maximales Werkstückgewicht (englisch): 1,100 lbs
• Tankgröße (englisch): 27.5" × 19.7" × 11.8"
• Max. Elektrodengewicht (englisch): 165 lbs
• Bemerkenswerte Technologien: Makino proprietary generator, adaptive power control, HyperCut, SuperSpark™ IV, ArcFree, Hyper-i control
