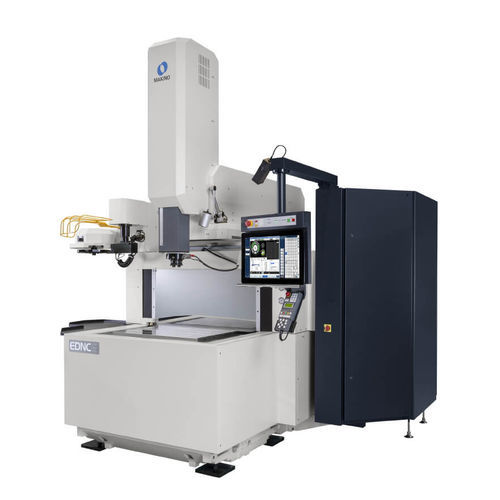

Senkerodiermaschine EDNC6

SenkHochgeschwindigkeitmit Elektrodenwechsler

Übersicht
Die EDNC6 Senkerodiermaschine bietet größere X/Y/Z-Verfahrwege und einen erweiterten Arbeitstank gegenüber der EDAF-Baureihe. Die Standardausführung verwendet einen dreiseitig programmierbaren Hubtank, der unterhalb der Tischoberkante positioniert ist und Werkstücke bis 1.000 × 750 mm (39” × 29”) aufnimmt. Eine breite Tankoption mit programmierbarer Frontklappe ermöglicht größere Teile bis zu 1.400 × 900 mm (55” × 35”). Das Design gewährleistet guten Zugang zur Arbeitszone und zum stationären Arbeitstisch für schnellere Rüstarbeiten und einfachere Prozessüberwachung. Das dielektrische Reservoir ist in die Grundgusskonstruktion integriert für verbesserte thermische Stabilität und reduzierte Stellfläche.

Funktionen
Steuerung: Hyper-i mit HyperCut und SuperSpark™ IV Leistungstechnologien. Bedienung: großes HD-Touchscreen mit grafischer Oberfläche und integrierten digitalen Handbüchern. Support: E-Tech Doctor Hilfefunktionen und E-Learning-System für Bedienerreferenz. Optionen: externer Werkzeugwechsler (ATC) außerhalb des Tanks montiert, um den vollen Maschinenhub zu nutzen. Mechanik: optionale HS-Rib Z-Achse mit kerngekühlter Kugelgewindespindel zur Reduzierung der Schruppzeiten an kleinen Elektroden-Details; Sprungfahrt bis 20 m/min mit 1,5G Beschleunigung.

Technische Daten (Übersichtstabelle)
Tisch: 800 x 550 mm
X: 650 mm Y: 450 mm Z: 350 mm (Option 500 mm)
Schnellverfah r: 5.000 mm/min
Maximales Werkstückgewicht: 1.500 kg
ATC-Kapazität: 16 oder 32 Werkzeuge
Tankgröße: 1.100 x 750 x 450 mm (breiter Tank bis 1.400 x 900 mm möglich)
Max. Elektrodengewicht: 100 kg
Max. verfügbarer Strom: 60 A bis 240 A

Eigenschaften / technische Daten

• Tischabmessungen (metrisch): 800 x 550 mm
• Verfahrwege (metrisch): X = 650 mm; Y = 450 mm; Z = 350 mm (Option 500 mm)
• Schnellverfah r: 5.000 mm/min (197 ipm)
• Maximales Werkstückgewicht: 1.500 kg (3.307 lbs)
• ATC-Kapazität (Werkzeugwechsler): 16 oder 32 Werkzeuge
• Tankgröße (metrisch): 1.100 x 750 x 450 mm (breiter Tank bis 1.400 x 900 mm möglich)
• Max. Elektrodengewicht: 100 kg (220 lbs)
• Max. verfügbarer Strom: 60 A bis 240 A
• Steuerungssystem: Hyper-i mit HyperCut und SuperSpark™ IV; integrierte digitale Handbücher, E-Tech Doctor Hilfe und E-Learning
• Optionale Z-Achse HS-Rib: Sprungfahrt bis 20 m/min, 1,5G Beschleunigung, kerngekühlte Kugelgewindespindel
• Dielektrik-Reservoir in die Grundgusskonstruktion integriert für verbesserte thermische Stabilität
