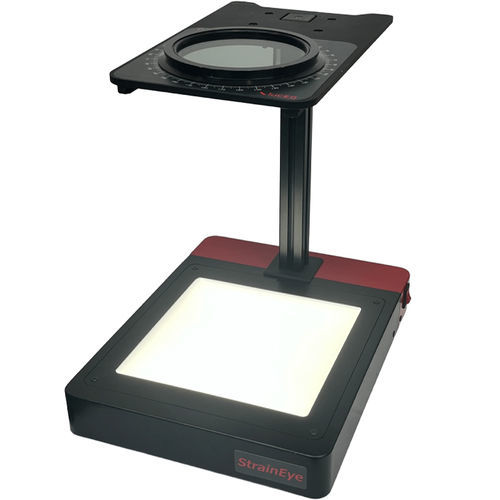

Optisches Polariskop LSM-8400LE

Übersicht
Der LSM-8400LE ist ein polariskopischer Analysator zur Visualisierung von Spannungen und Doppelbrechung in transparenten Großmustern. Er stellt die Verteilung innerer Spannungen mittels verschiedener Polarisationsprüfverfahren dar und ermöglicht die Untersuchung großflächiger Bauteile mit einem effektiven Analysatordurchmesser von φ200mm.

Anwendungen

• Prüfung von Spannungen und Doppelbrechung in optischem Glas
• Prüfung von Spannungen in Glasrohren und zylindrischen Bauteilen
• Analyse von Eigenspannungen in spritzgegossenen Kunststoffen
• Erkennung von Defekten in Folien und Beschichtungen
• Prüfung von Kristallen und Präzisionsoptiken

Prüfverfahren

• Gekreuzte Nicols-Methode
• Sensitive tint color-Methode
• Senarmont-Methode

Beobachtungsbereich
Effektiver Durchmesser des Analysators: φ200mm
Effektive Abmessung des Polarisators: W350×D350mm

Abmessungen & Gewicht
W500×D550×H660mm
Gewicht: 26 kg

Stromversorgung
AC100–240V, 50/60Hz

Technische Daten

• Modell: LSM-8400LE
• Serie: LSM-8000LE series
• Anwendungen: Spannungs-/Doppelbrechungsprüfung von Glas, Glasrohren, spritzgegossenen Kunststoffen, Folien und Kristallen
• Prüfverfahren: Gekreuzte Nicols; Sensitive tint color; Senarmont
• Beobachtungsbereich — Analysator: φ200mm; Polarisator: W350×D350mm
• Abmessungen: W500×D550×H660mm; Gewicht: 26 kg
• Netzversorgung: AC100–240V 50/60Hz
