Optisches Polariskop LSM-9002LE

automatischdigitalEinwellenlängen

Übersicht

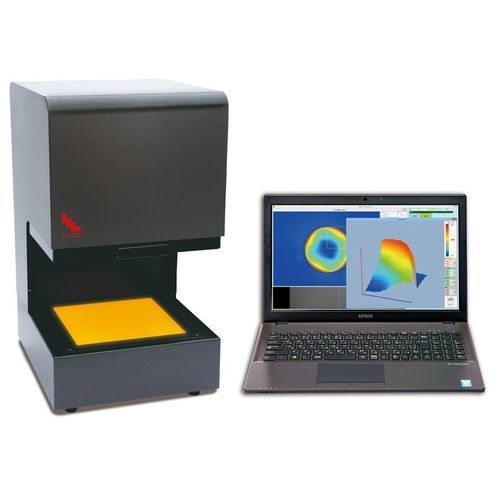

Das Fullauto StrainEye LSM-9002LE ist ein vollautomatisches 2D-Polarisationsmesssystem zur Bestimmung der Phasenretardation und der Richtung der langsamen Achse in transparenten Proben mit Doppelbrechung oder mechanischer Beanspruchung. Eine integrierte CCD erfasst die gesamte Messfläche und das System berechnet Retardation und Achsorientierung pixelweise und stellt wiederholbare, objektive Karten sofort auf dem Monitor dar. Der automatisierte Ablauf ersetzt die manuelle Analyzerrotation und die visuelle Beurteilung klassischer Senarmont-Verfahren.

Hauptmerkmale und Vorteile

• Vollautomatischer Betrieb: Probe auf die kreisförmige Polarisationsplatte legen und Messung starten ohne manuelle Analyzerrotation.
• Pixelgenaue Kartierung von Retardation und Richtung der langsamen Achse über die komplette 205×205 mm Messfläche (effektiv 1100×1100 Pixel).
• Beseitigt die vom Bediener abhängige Helligkeits- und Entscheidungsvariabilität visueller Senarmont- und halbautomatischer Verfahren.
• Große Probenbühne (205×205 mm) geeignet für große Proben oder mehrere kleine Bauteile nebeneinander.
• PC-Anbindung zum Speichern gemessener Daten und Export von Bildern; kompatibel mit Windows 11 Pro (64-Bit).
• Hochleuchtstarke superlumineszente LED als Lichtquelle für lange Lebensdauer und geringen Energieverbrauch.

Anwendungen

• Spannungs- und Dehnungsanalyse in Glas, Kunststoffen und optischen Bauteilen.
• Qualitätskontrolle von Polymerfolien, Verbundmaterialien und Klebstoffen.
• Inspektion von Displays, Substraten und transparenten Bauteilen in Forschung & Entwicklung sowie Fertigung.

Technische Daten

• Modell: LSM-9002LE
• Abmessungen: W300 × D353 × H540 mm
• Gewicht: 19 kg
• Größe der zirkularen Polarisationsplatte / Messbereich: W205 × D205 mm
• Höhe des Probenaufstellraums: 0–130 mm
• Inspektionswellenlänge/-methode: 590 nm
• Wiederholgenauigkeit: σ = 1 nm
• Messflächen-Größe: 205 × 205 mm
• Effektive Pixel: 1100 × 1100
• Lichtquelle: hochleuchtstarke superlumineszente LED
• Stromversorgung: AC100–240V 50/60Hz; DC Eingang 24V 1.6A
• Gelieferte Komponenten: Hauptgerät, PC, Kabel
• Zubehör: AC/DC-Adapter, Abdeckung für Hauptgerät
• OS-Kompatibilität: Windows 11 Pro (64-Bit) Japanese / English
• Zusätzlich: Hersteller stellt Demonstrationsvideos für die Fullauto StrainEye-Produktreihe bereit.
