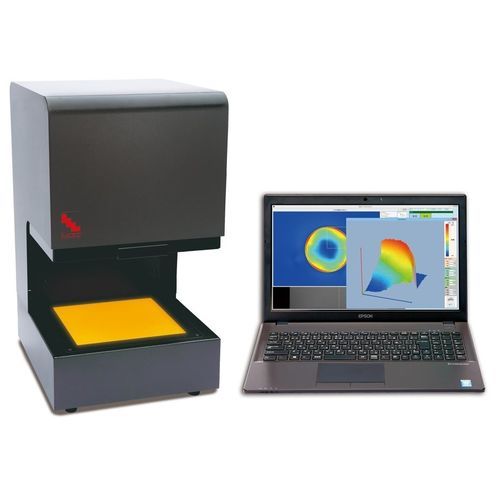

Optisches Polarimeter LSM-9001NIR

automatischdigital

Übersicht
Erfasst die 2D-Verteilung von Spannung (Retardation) an Proben mit geringer Phasendifferenz wie Halbleiterwafern, farbigem Glas und gefärbten Acrylharz-Produkten. Messbar bis ca. 50×50 mm in etwa 1 Minute.

Modellname
Fully Automatic Strain Eye LSM-9001NIR

Prüfverfahren
NIR-Rotationsanalysator-Verfahren

Hauptmerkmale

• Vollautomatische Messung: Probe positionieren und Messung starten; Ergebnisse werden aus den von der eingebauten Kamera erfassten Bildern ohne subjektive Beurteilung berechnet, wodurch Bedienaufwand und Messvariabilität reduziert werden.
• Ermöglicht die Erfassung von Spannung, Eigenspannung und Rissen auf Halbleiterwafern sowie farbigen oder transparenten Produkten, die mit herkömmlichen Polariscope schwer zu beurteilen sind.
• Umfassende Software-Analyse: 2D-Verteilungs-maps mit Querschnittsdiagrammen, Histogramme für beliebige Bereiche, 3D-Darstellung, CSV-Export der Messergebnisse und Bildspeicherung für nachvollziehbare Analysen.
• Hochhelle LED als Lichtquelle für lange Lebensdauer und geringen Energieverbrauch zur Senkung von Wartungs- und Betriebskosten.

Spezifikationen

• Prüfverfahren: NIR-Rotationsanalysator-Verfahren
• Messbereich (ca.): 0–150 nm (Retardation)
• Messfeldgröße (ca.): 50×50 mm
• Messzeit: ca. 1 Minute für 50×50 mm
• Platz für Probenaufstellung (Höhe): Max. 160 mm
• Abmessungen: W300 × D353 × H540 mm
• Gewicht: 22 kg
• Lichtquelle: Hochhelle LED
• Stromversorgung: AC100–240V 50/60Hz; DC-Eingang 24V 1.6A
• Komponenten: Gerät, PC, Kabel; Zubehör: Geräteschutzdeckel
• OS: Windows 10 Pro (64bit) Japanisch/Englisch
