Einwellenlängen-Polariskop LSM-9002S

optischdigitalautomatisch

Übersicht

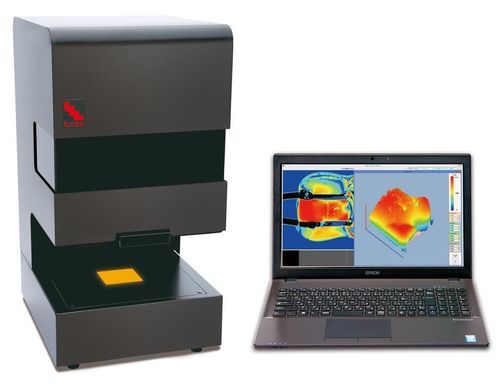

Das Fullauto StrainEye LSM-9002S ist ein vollautomatisches 2D-Messgerät zur Ermittlung von Retardationswerten und Richtung der langsamen Achse in transparenten Proben mit Spannung und Birefringenz. Mit 6× optischem Zoom und einer integrierten CCD-Kamera, die jeden Pixel des Detektionsbereichs misst, liefert das Gerät sofortige 2D-Darstellungen von Retardation und langsamer Achse für schnelle Inspektion und Analyse.

Hintergrund und Vorteile
Das System ersetzt manuelle Polarisationsbeobachtungen (Senarmont-Methode) und halbautomatische Senarmont-Systeme, indem es die vom Bediener abhängige Helligkeitsentscheidung und Fähigkeitsunterschiede eliminiert. Durch die Pixel-für-Pixel-Messung über das gesamte Erfassungsfeld statt an einer einzelnen Stelle liefert es konsistente, reproduzierbare Ergebnisse. Der 6× Zoom ermöglicht die Untersuchung kleiner Proben mit einem einstellbaren Messbereich von 60 × 60 mm bis 10 × 10 mm.

Betrieb und Merkmale

• Vollautomatische Messung: Messung starten durch Auflegen der Probe auf den Polarisator.
• 2D-Messung pro Pixel und Anzeige der Retardationswerte und Richtung der langsamen Achse über den gesamten Detektionsbereich.
• Variabler Messbereich: einstellbar zwischen 60 × 60 mm und 10 × 10 mm.
• 6× optisches Zoomobjektiv zur Abbildung und Messung kleiner Proben.
• PC-Anbindung: Speichern von Messdaten und aufgenommenen Bildern auf PC zur Analyse und Archivierung.
• Lichtquelle: superlumineszierende LED für lange Lebensdauer und geringen Stromverbrauch.

Software und Kompatibilität
Lieferumfang: Hauptgerät und PC. Messdaten und Bilddateien sind auf den PC exportierbar. Siehe Spezifikationen für die erforderliche Betriebsumgebung.

Technische Daten

• Abmessungen: W300 × D353 × H580 mm
• Gewicht: 21 kg
• Größe der zirkular polarisierenden Platte: W70 × D70 mm
• Probenaufstellhöhe: 0–70 mm
• Inspektionsmethode: rotierendes Analysatormethode
• Eingestellte Wellenlänge: 590 nm
• Wiederholgenauigkeit: σ = 1 nm
• Messbereichsgröße: Variabel (60 × 60 ～ 10 × 10 mm)
• Effektive Pixel: 1100 × 1100
• Sonstiges: Lichtquelle: hochleuchtstarke LED
  Stromversorgung: AC 100–240 V 50/60 Hz; DC-Eingang 24 V 1.6 A, 38 W
  Komponenten: Hauptgerät, PC, Kabel
  Zubehör: AC/DC-Adapter, Abdeckung für Hauptgerät
  OS: Windows 11 Pro (64-bit) Japanese/English
