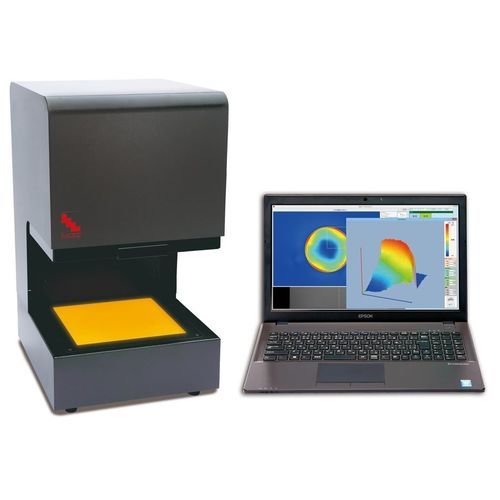

Digitales Polarimeter LSM-9100 series

optischautomatischfür unterschiedliche Wellenlängen

Produktübersicht
Die vollautomatischen 2D-Polarimeter LSM-9100W und LSM-9100WS messen pixelgenau Retardation und Richtung der langsamen Achse über das gesamte Messfeld mittels integrierter CCD-Kamera. Die gemessenen 2D-Verteilungen werden angezeigt und auf einem angeschlossenen PC gespeichert. Als Lichtquelle wird eine superlumineszente LED (hochhelle LED) für lange Lebensdauer und geringen Stromverbrauch eingesetzt.

Hauptmerkmale

• Vollautomatische, flächenbasierte (Pixel-)Messung von Retardation und Richtung der langsamen Achse im Messfeld.
• Eliminiert bedienerabhängige Schwankungen visueller Methoden und ist nicht auf einen kleinen Messpunkt beschränkt.
• LSM-9100W: Messfläche ⌀150 mm für große Proben.
• LSM-9100WS: integriertes 6×-Zoomobjektiv zur optischen Vergrößerung und präzisen Messung kleiner Proben.
• Messmethode: RGB Linear Polarization Method.
• Messwellenlängenbereich: 420–680 nm.
• Hochhelle (superlumineszente) LED-Lichtquelle für reduzierte Wartung und geringere Betriebskosten.

Anwendungen / Vorteile

• Quantitative Kartierung von Retardation und Richtung der langsamen Achse zur sofortigen visuellen Erkennung von Doppelbrechung und Spannungsverteilung.
• Verbessert die Messwiederholbarkeit gegenüber subjektiven visuellen Techniken.
• Geeignet für Flächenmapping und 2D-Darstellung von Doppelbrechung in transparenten Materialien, Prozesskontrolle und Forschung.

Technische Daten

• Abmessungen: LSM-9100W: W300 × D353 × H540 mm; LSM-9100WS: W300 × D353 × H580 mm
• Gewicht: LSM-9100W: 22 kg; LSM-9100WS: 24 kg
• Platz für Probenplatzierung (Höhe max): LSM-9100W: 160 mm; LSM-9100WS: 115 mm
• Messbarer Bereich (Retardation): 0–3.000 nm
• Prüfmethode: RGB Linear Polarization Method
• Messwellenlänge: 420–680 nm
• Messbereich: LSM-9100W: ⌀150 mm; LSM-9100WS: variabel mit Zoom. Standard: 60 × 60 bis 10 × 10 mm. Option: 30 × 30 bis 5 × 5 mm (mit ×2 Verlängerungsobjektiv)
• Effektive Pixel: 1100 × 1100
• Lichtquelle: hochhelle (superlumineszente) LED
• Stromversorgung: AC 100–240 V 50/60 Hz; DC-Eingang 24 V 1,6 A
• Lieferumfang: Hauptgerät, PC, Kabel; Zubehör: Hauptgeräteabdeckung
• Betriebssystem: Windows 10 (64 Bit)
