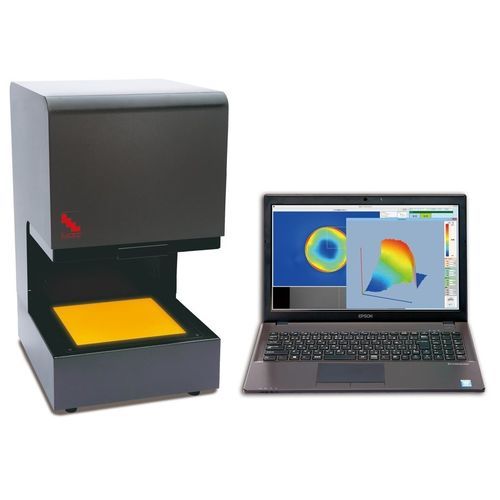

Optisches Polarimeter LSM-9100WNIR Ver.2

automatischdigital

Produktübersicht
Erstellt in wenigen Minuten 2D-Verteilungsbilder der Dehnung von farbigen Harzbauteilen bis ⌀100 mm. Das Fully Automatic Strain Eye LSM-9100WNIR VER.2 verwendet die NIR-Linearpolarisation mit 3 Wellenlängen und eine integrierte Kamera zur Erfassung der Messdaten und zur automatischen Auswertung; während der Messung sind keine Bedienerentscheidungen erforderlich.

Hauptmerkmale

• Vollautomatische Messung: Objekt platzieren und Messung starten; die integrierte Kamera erfasst die Ergebnisse, wodurch Bedienaufwand und Messfehler reduziert werden.
• Ermöglicht die Inspektion von Dehnungen, Eigenspannungen und Rissen an farbigen Harzbauteilen, die mit herkömmlichen Polarisationsgeräten schwer zu bewerten sind.
• Software-Analysewerkzeuge: Querschnittsdiagramme auf 2D-Verteilungsbildern, Histogramme für benutzerdefinierte Bereiche, 3D-Darstellung von 2D-Karten, CSV-Export der Messergebnisse und Bildspeicherung zur Analyse.
• Langleuchtstarke, energiesparende Hochhelligkeits-LED als Lichtquelle zur Reduzierung von Wartungs- und Betriebskosten.

Spezifikation
Inspektionsmethode: NIR 3 Wellenlängen Linearpolarisation
Messbereich (ca.): 100～5,000 nm
Messwellenlängen: 900～1,200 nm
Messbereichsgröße: ⌀100 mm
Aufstellraum für Messobjekt (Max. Höhe): 160 mm
Effektive Pixel: 550×550
Abmessungen (B×T×H): 300×353×540 mm
Gewicht: 22 kg
Sonstiges: Lichtquelle: hochhelle LED; Stromversorgung: AC 100–240 V 50/60 Hz; DC-Eingang 24 V 1,6 A; Komponenten: Hauptgerät, PC, Kabel; Zubehör: Gehäuseabdeckung; OS: Windows 10 (64-Bit) Japanisch/Englisch

Technische Daten

• Modellname: Fully Automatic Strain Eye LSM-9100WNIR VER.2
• Inspektionsmethode: NIR 3 Wellenlängen Linearpolarisation
• Messbereich (ca.): 100～5,000 nm
• Messwellenlängen: 900～1,200 nm
• Messbereich Durchmesser: 100 mm
• Max. Objekt-Höhe (Aufstellraum): 160 mm
• Effektive Pixel des Bildsensors: 550 × 550
• Gesamtmaße (B×T×H): 300 × 353 × 540 mm
• Gewicht: 22 kg
• Lichtquelle: hochhelle LED (lange Lebensdauer, energiesparend)
• Stromversorgung: AC 100–240 V 50/60 Hz; DC-Eingang 24 V 1,6 A
• Lieferumfang: Hauptgerät, PC, Kabel; Zubehör: Gehäuseabdeckung
• OS-Kompatibilität: Windows 10 (64-Bit), Japanisch und Englisch
