Schutz-Kontrollsystem MPS series

digitalMotor

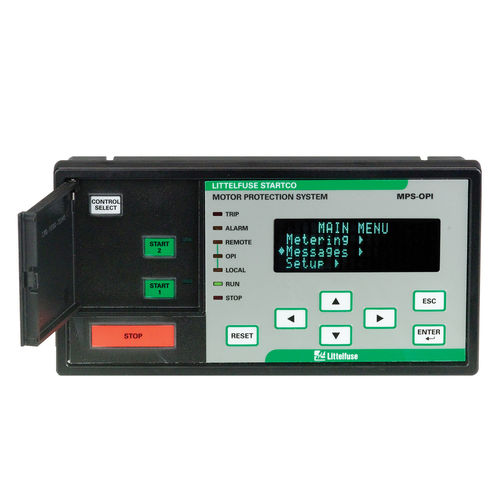

Das Motorschutz-System der MPS-Baureihe bietet einen umfassenden Spannungsschutz und eine Anlassersteuerung für Mittelspannungsmotoren. Das System überwacht Spannung, Strom und Temperatur und bietet so ein umfassendes Paket an Schutzfunktionen. MPS ist ein modulares System mit integrierten Schutz-, Motorsteuerungs-, Mess- und Datenspeicherungsfunktionen. Dieses System wird typischerweise zum Schutz von dreiphasigen Nieder- und Mittelspannungsinduktionsmotoren mit mittlerer bis hoher Leistung verwendet. Funktionsweise Die Steuerungseinheit (MPS-CTU) ist das Kernmodul. Sie kann als eigenständige Einheit oder mit der Bedienerschnittstelle (MPS-OPI), RTD-Modulen (MPS-RTD) und Differenzialmodulen (MPS-DIF) betrieben werden. Die CTU kann über den OPI oder das Kommunikationsnetzwerk programmiert werden. Programmierbare Ein- und Ausgänge bieten eine flexible Hardware-Plattform, und benutzerdefinierte Software kann einfach von einem PC in den Flash-Speicher der CTU geladen werden. Bedienerschnittstelle (MPS-OPI) Großes, helles 4 x 20 Vakuumfluoreszenz-Display Anzeige gemessener Werte Zugang zu festgelegten Punkten Stromversorgung durch Steuereinheit Tafelmontage oder direkte Befestigung an der Steuereinheit Fernmontage (1,2 km oder 4000 ft maximale Schleifenlänge) 1/2 DIN-Größe Für gefährliche Standorte zertifiziert Steuereinheit (MPS-CTU) Stromeingänge – 5-A oder 1-A Sekundärphasen-Stromwandler Spannungseingänge bis 600 V ohne PTs Erdschlusseingang-5-A oder 1-A sekundärer oder empfindlicher Wandler Tachoeingang (Hochgeschwindigkeitsimpuls) 8 digitale Eingänge, 5 Relais-Ausgänge, 1 analoge Ein- und Ausgänge 24-VDC-Versorgung für OPI- und RTD-Module sowie für digitale Eingänge
