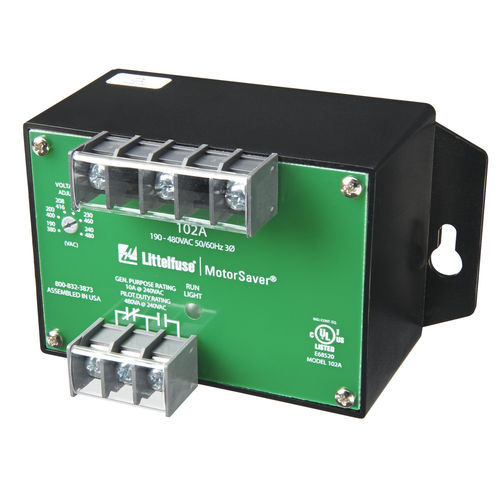

Spannungsüberwachungsrelais 102A series

Phasen1NO/NFdreiphasig

Die Serie 102A ist ein dreiphasiger Spannungswächter mit automatischer Bereichswahl und zwei Messbereichen, der Motoren mit 190–600 V Wechselstrom und 50*/60 Hz unabhängig von ihrer Größe schützt. Dieser Überwacher verfügt über einen vom Benutzer wählbaren Nennspannungs-Sollwert und wählt automatisch zwischen dem 200-V- und dem 400-V-Bereich. Eine einzigartige, mikrocontrollerbasierte Spannungs- und Phasenerkennungsschaltung überwacht ständig die dreiphasigen Spannungen, um schädliche Netzzustände zu erkennen. Wird ein schädlicher Zustand erkannt, wird das Ausgangsrelais nach einer festgelegten Auslöseverzögerung deaktiviert. Das Ausgangsrelais wird wieder aktiviert, sobald die Netzbedingungen wieder ein akzeptables Niveau erreichen. Der 102A-Monitor verfügt über eine fortschrittliche Diagnosefunktion mit einer einzelnen LED und fünf verschiedenen Leuchtmustern, die zwischen Fehlern und Normalzuständen unterscheiden. Zu den LED-Anzeigen gehören Normalbetrieb, Neustartverzögerung nach dem Einschalten, Auslösung bei Phasenumkehr, Auslösung bei Unsymmetrie/Einphasenbetrieb sowie Auslösung bei Über- oder Unterspannung. *Hinweis: Bei 50 Hz verlängern sich alle Verzögerungszeiten um 20 % Merkmale Proprietäre, mikrocontrollerbasierte Schaltung Automatische Erkennung eines breiten Spannungsbereichs Erweiterte LED-Diagnose Einstellbare Auslöseverzögerung (102A2) Vorteile Kontinuierliche Überwachung von Einphasen-, Niederspannungs- und Hochspannungsnetzen (102A-9), Spannungsunsymmetrie, Phasenumkehr sowie schädlichen Netzzuständen Erkennt automatisch die Netzspannung zwischen 190–480 V AC. Spart Einrichtungszeit Schnelle visuelle Anzeige der Auslöseursache Verhindert Fehlauslösungen aufgrund schnell schwankender Netzbedingungen
