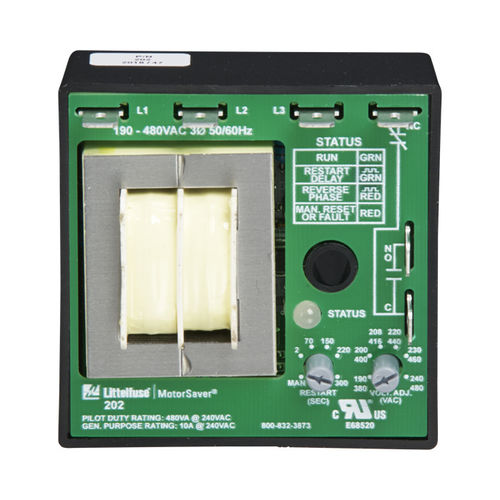

Spannungsüberwachungsrelais 202 series

1NO/NFdreiphasigfür Elektromotor

Die Serie 202 ist ein 3-Phasen-Spannungswächter mit Auto-Ranging, der Motoren von 190-600VAC, 50/60Hz unabhängig von ihrer Größe schützt. Der 202-RP überwacht die Phasendrehung von 3-Phasen-Systemen und löst nur bei umgekehrter Phase aus. Zu den kritischen Anwendungen gehören Lüftermotoren, Scrollverdichter, Schleifmaschinen, Förderanlagen, Aufzüge und Rolltreppen. Beide Produkte bieten einen vom Benutzer wählbaren Nennspannungs-Sollwert und einige Modelle wählen automatisch zwischen dem 200V- und 400V-Bereich. Dieses einzigartige mikrocontrollerbasierte Spannungs- und Phasenerkennungsgerät überwacht ständig die 3-Phasen-Spannungen, um schädliche Netzbedingungen zu erkennen. Wenn eine schädliche Bedingung erkannt wird, wird das Ausgangsrelais der Serie 202 nach einer festgelegten Auslöseverzögerung deaktiviert. Das Ausgangsrelais wird wieder aktiviert, nachdem die Netzbedingungen wieder akzeptable Werte erreicht haben. Die Serie 202 verfügt über eine erweiterte Einzel-LED-Diagnose. Fünf verschiedene Leuchtmuster unterscheiden zwischen Fehlern und normalen Bedingungen. Der 202-RP überwacht die Phasendrehung von 3-Phasen-Systemen und löst nur bei umgekehrter Phase aus. Zu den kritischen Anwendungen gehören Lüftermotoren, Scrollverdichter, Schleifmaschinen, Förderanlagen, Aufzüge und Rolltreppen. Die Statusleuchte leuchtet grün und das Relais wird aktiviert, wenn die Drehung korrekt ist.
