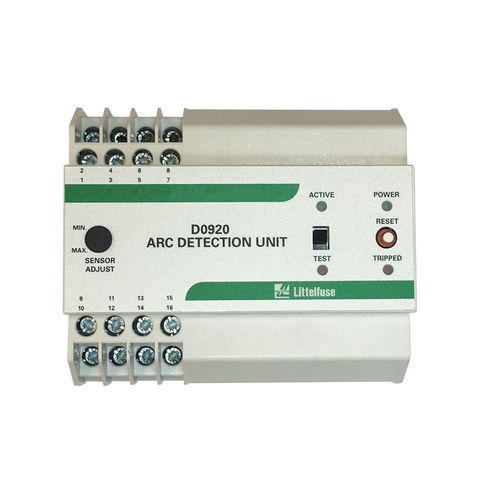

Lichtbogenschutzrelais D0920 series

ACfür DIN-Schiene

Der D0920-Lichtbogendetektor ist ein Hochgeschwindigkeits-Lichtbogendetektor für Stromverteilungssysteme. Der D0920 unterstützt bis zu drei, auf einer Schalttafel montierte Punktsensoren (A0220) und erfordert eine Stromversorgung von 230 V Wechselstrom. Tritt ein Störlichtbogen auf, erkennt der D0920 diesen und gibt in weniger als 1 ms einen Auslöseimpuls. Die schnelle Auslösezeit minimiert die Verletzung von Personen und die Beschädigung von Anlagen. Der D0920 erhält seine Stromversorgung üblicherweise von der Hauptstromversorgung der Schalttafel. Kommt es zu einem Störlichtbogen, kann die Wechselstromversorgung ausfallen. Der D0920 nutzt dann den im integrierten Kondensator gespeicherten Strom, um den Leistungsschalter auszulösen. Der Kondensatorspeicher ist ein extrem langlebiger Elektrolytkondensator und besitzt bei einer Umgebungstemperatur von 50 °C (121 °F) eine Lebensdauer von mehr als 30 Jahren. Der gespeicherte Auslösestrom ist ausreichend für Leistungsschalter mit einer 220/250-Gleichstrom-Auslösespule. Der D0920 besitzt ein Ausgaberelais mit einem isolierten, normal geöffneten Kontakt sowie ein Ausgaberelais mit einem isolierten, normal geschlossenen Kontakt. Zu den weiteren Funktionen gehören Strom- und Auslöseanzeige, Testmodus und Empfindlichkeitseinstellung.
