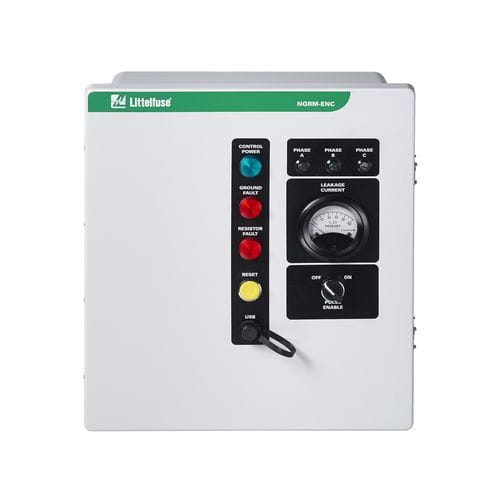

Erdungswiderstands-Überwachungsgerät NGRM-ENC series

für Transformatoren

Bei der NGRM-ENC Serie handelt es sich um ein Gehäuse des Typs 4X, in dem ein Littelfuse Startco SE-325 oder SE-330 Neutral-Erdungswiderstandsmonitor und optionales Zubehör untergebracht sind:​​​​​​​ 480-600 V Steuerleistungstransformator (CPT) Anzeige eines Phasenfehlers (FPI; implementiert mit einer EL3100 Erdschluss- und Phasenspannungsanzeige)​​​​​​​ Erdschluss-Spannungsanzeiger Impulsaktivierbare Steuerung Montageoptionen Geeignete Sicherungen sind im Lieferumfang enthalten und die Verkabelung erfolgt auf Klemmenleisten. Optionen SE-325-Monitor für neutralen Erdungswiderstand Das Gerät misst Strom und Spannung in einer Trafo- oder Generator-Verlagerungsverbindung sowie die Kontinuität des Verlagerungswiderstand (NGR). Für Anwendungen in Kanada verwenden Sie die SE-330, um die 2018 CEC 22.1 Anforderungen zu erfüllen. SE-330-Monitor für neutralen Erdungswiderstand Fortschrittliches Überwachungsrelais für Erdschluss- und Neutralleiterwiderstände, das den Neutralleiterstrom, die Neutralleiterspannung und den Neutralleiterwiderstand misst.​​​​​​​ EL3100 Erdschluss- und Phasenspannungsanzeiger Drei an der Schalttafel angebrachte LEDs zeigen die erdschlussbehaftete Phase an.​​​​​​​ Spannungsanzeiger Das in die Schalttafel eingebaute Messgerät zeigt den Erdschlussstrom als Prozentsatz des Erdschluss-CT-Primärwertes an. RK-332/RK-302 Fernanzeige und Reset In den Konfigurationen SE-325 und SE-330 sind Schalttafelmontierte Fernanzeige- und Reset-Baugruppen enthalten.
