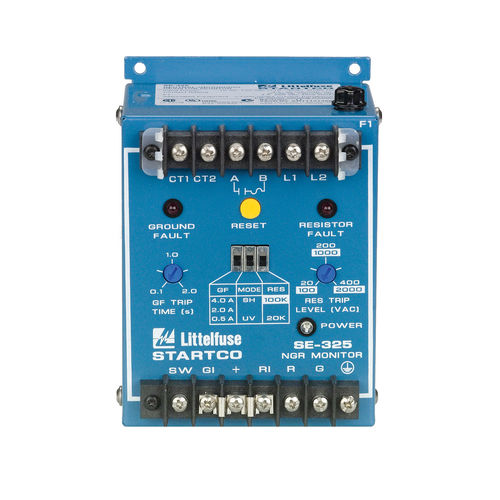

Erdungswiderstands-Überwachungssystem SE-325 series

für Transformatorenmit Erdung

Die SE-325-Baureihe besteht aus Neutralleiter-Erdungswiderstandsmonitoren, die in Systemen mit Widerstandserdung bis zu 25 kV eingesetzt werden, um die Integrität des Neutralleiter-Erde-Pfads zu überwachen und Erdungsfehler zu erkennen.​​​​​​​ Er misst Strom und Spannung in einer Trafo- oder Generator-Verlagerungsverbindung sowie die Kontinuität des Verlagerungswiderstand (NGR). Der SE-325 Monitor koordiniert diese drei Messungen, um einen Wackelkontakt, Korrosion, Erdschluss oder NGR-Fehler zu erkennen, und stellt einen Alarm- oder Auslöseausgangskontakt bereit.​​​​​​​ Eigenschaften Kontinuierliche Überwachung des Erdungswiderstandes (NGR)​​​​​​​ Fehlerstromerkennung Einstellbare Auslösung (0,5-4 A)​​​​​​​ Einstellbare Zeitverzögerung (0,1-2 s)​​​​​​​ Ausgangskontakte Wählbare Kontaktbetriebsart​​​​​​​ Vorzüge Erkennt Widerstandsfehler innerhalb von Sekunden, reduziert das Risiko transienter Überspannungen und beseitigt das Risiko eines Fehlers bei der Fehlerstromerkennung Haupt- oder Backup-Schutz zur Erkennung eines Erdschlusses an einer beliebigen Stelle im überwachten System Wählen Sie die höchste Empfindlichkeit ohne Fehlbedienung Einstellbare Auslöseverzögerung ermöglicht Systemkoordination Ausgangskontakt der Form A Wählbare ausfallsichere oder nicht ausfallsichere Betriebsmodi ermöglichen den Anschluss an Shunt- oder Unterspannungsschalterspulen oder Alarmsysteme
