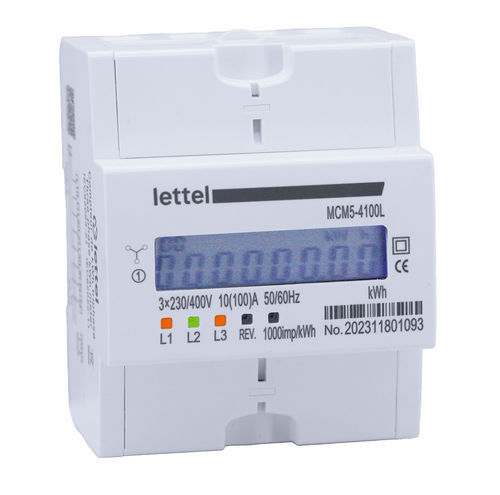

Drehstromzähler MCM5-4100L

für DIN-SchieneImpulsausgangdigital

Der MCM5-4100L Zähler vereint Einfachheit mit Robustheit. Er eignet sich für Unterzähleranwendungen: - Elektrisch: - kWh-Gesamtzähler für 3-Phasen-4-Leiter-Netz 3x 230/400V 50/60Hz - Direkte Serienverbindung - Strombereich von 0,04 bis 100A pro Phase - Genauigkeitsklasse 1 für die Messung der aktiven Energie. - Physisch: - DIN-Schienenmontage - Gehäusebreite 4,5 Module (76 mm) - Versiegelbare Anschlussabdeckungen. - Kommunikation: - Der Energiezähler sendet 1000 Impulse pro kWh. Die von den Stromzählern gesendeten Impulse werden verwendet, um Informationen an einen Computer oder eine SPS zu übermitteln. Ihre Verbindung ist optional. - Anzeigelampen: - LEDs an der Vorderseite des Stromzählers zeigen an: - Spannungspräsenz auf jeder Phase L1 L2 L3 - Umkehrung der Stromrichtung - Die metrologische LED blinkt proportional zur gemessenen Last mit einer Frequenz von 1000 Blitzen pro kWh. - Integration: direkte Serienverbindung. - Sicherheit: versiegelbare Anschlussabdeckungen, um jegliches Risiko eines Stromschlags oder Betrugs zu verhindern. - Konformität: CE, RoHS. - Anwendbare Normen: IEC62053-21, IEC62052-11. - Technische Ressourcen: - Die Grundlagen des Stromzählers - Verständnis der Genauigkeitsklasse eines Stromzählers - Elektrische Maßeinheiten - Technische Merkmale / Spezifikationen: - Modell: MCM5-4100L - Typ: Dreiphasen-Elektrizitätszähler - Maximalstrom: 100A pro Phase - Direkte Verbindung - DIN-Schienenmontage - Breite: 4,5 Module (76 mm) - Versiegelbare Anschlussabdeckungen - Impulsausgang: 1000 Impulse/kWh - Genauigkeitsklasse: 1 - Normen: IEC62053-21, IEC62052-11 - Zertifizierungen: CE, RoHS
