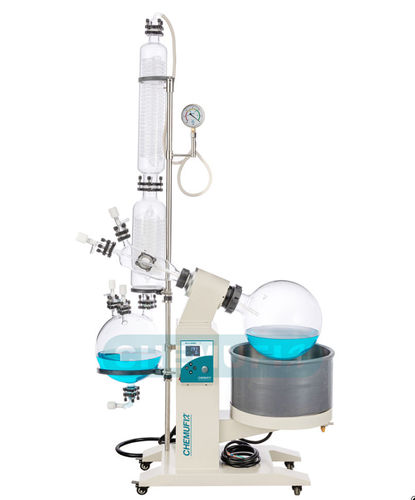

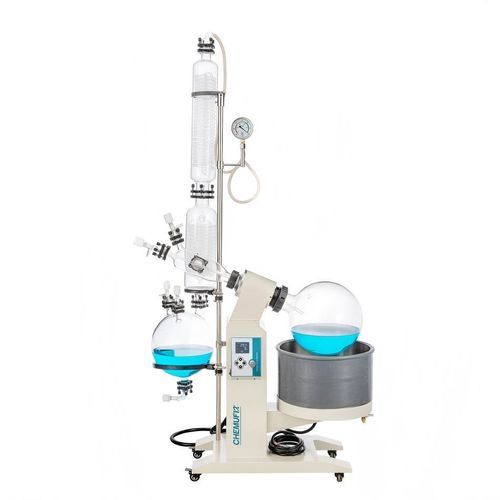

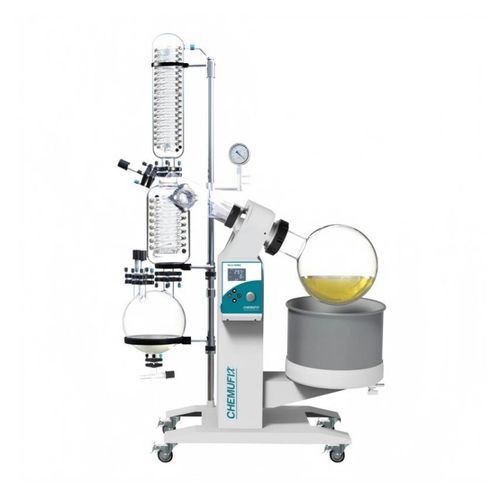

Rotationsverdampfer RE-LA series

Laborfür Flüssigkeitenfür Lösungsmittel

Rotationsverdampfer großer Kapazität

Verwendung
Die RE-LA Serie ist ein Rotationsverdampfer großer Kapazität mit einem rotierenden Kolben großer Durchmesser und großer Verdampfungsfläche. Das Vakuum-Wasserbad mit drehkantenbasierter Heizung verbessert die Verdampfungsverteilungs-Effizienz. Geeignet für Kleinserienanwendungen in biologischen, pharmazeutischen, chemischen und Lebensmittel-Labors und in der Produktion. Das System kann mit Rücklauf-Wasser-Vakuumpumpen, Membranpumpen, Niedertemperatur-Zyklus(vakuum)-Pumpen, Umlaufkühlern, Konstanttemperatur-Kreisläufern und Niedertemperatur-Kühlmittel-Umlaufpumpen kombiniert werden.

Merkmale

• Explosionsgeschützte Ausführung optional.
• Doppelte Drehdichtung aus Teflon (PTFE) und Fluorkautschuk (patentiert) zur Gewährleistung hoher Vakuumwerte.
• Importiertes, fortschrittliches Frequenzregelungssystem und genaues, zuverlässiges Temperaturregelsystem.
• Vakuum-Umschaltventil ermöglicht kontinuierliche Sammlung des Destillats ohne Beeinträchtigung des Systemvakuums.
• Wasserbad (Ölbad optional) mit elektrischer Hebung; manuelle Hebeoption verfügbar; einfache Bedienung.
• PTFE-Ablassventil: korrosionsbeständig und verschmutzungsfrei.
• Zusätzliche Glassätze optional.

Technische Daten (Tabelle)
Model | RE-LA-5 | RE-LA-10 | RE-LA-20 | RE-LA-50
Capacity of Rotary Bottle | 5L | 10L | 20L | 50L
Flanged diameter | Φ50mm | Φ95mm | Φ95mm | Φ125mm
Capacity of Collecting bottle | 3L | 5L | 10L | 20L
Rotary control | Digitale Anzeige, stufenlose Frequenzumwandlung | Digitale Anzeige, stufenlose Frequenzumwandlung | Digitale Anzeige, stufenlose Frequenzumwandlung | Digitale Anzeige, stufenlose Frequenzumwandlung
Rotary speed | 10 bis 140 U/min | 10 bis 140 U/min | 10 bis 130 U/min | 10 bis 110 U/min
Power of rotary motor (W) | 40W | 90W | 120W | 120W
Condensing tube | Vertikales doppeltes Spiralrohr | Vertikal, Haupt + Hilfskühlung und hocheffiziente Dreifach-Zirkulation | Vertikal, Haupt + Hilfskühlung und hocheffiziente Dreifach-Zirkulation | Vertikal, Haupt + Hilfskühlung und hocheffiziente Dreifach-Zirkulation
Water/Oil bath | Edelstahl-Wasserbad (kann auf Ölbad umgerüstet werden) | Edelstahl-Wasserbad (kann auf Ölbad umgerüstet werden) | Edelstahl-Wasserbad (kann auf Ölbad umgerüstet werden) | Edelstahl-Wasserbad (kann auf Ölbad umgerüstet werden)
Temperature range | Digitale Anzeige, RT~99°C (Ölbad RT~180°C) | Digitale Anzeige, RT~99°C (Ölbad RT~180°C) | Digitale Anzeige, RT~99°C (Ölbad RT~180°C) | Digitale Anzeige, RT~99°C (Ölbad RT~180°C)
Vacuum degree | 399.9 Pa (unter 3 mmHg) | 399.9 Pa (unter 3 mmHg) | 399.9 Pa (unter 3 mmHg) | 399.9 Pa (unter 3 mmHg)
Evaporating capability | Wasser ≥ 2 L/h; Alkohol ≥ 4 L/h | Wasser ≥ 2 L/h; Alkohol ≥ 4 L/h | Wasser ≥ 3.2 L/h; Alkohol ≥ 6.5 L/h | Wasser ≥ 5 L/h; Alkohol ≥ 11 L/h / Wasser ≥ 9 L/h; Alkohol ≥ 19 L/h (bei größeren Modellen angegeben)
Elevating mode | Elektrisch | Elektrisch | Elektrisch (oder manuell) | Elektrisch & manuell
Elevating stroke | 0~150 mm | 0~150 mm | 0~160 mm | 0~190 mm / 0~230 mm (größtes)
Power supply | 220-240V/50Hz | 220-240V/50Hz | 220-240V/50Hz | 380V/50Hz (für einige Konfigurationen)
Power (total) | 2.2 KW | 2.2 KW | 4.8 KW | 6.3 KW / 8.3 KW (größere Modelle)
Dimensions (mm) | 765L × 400W × 1070H | 920L × 550W × 1700H | 1250L × 600W × 2100H | 1320L × 770W × 2340H

Spezifikationen / Technische Merkmale

• Serie: RE-LA Series (Modelle: RE-LA-5, RE-LA-10, RE-LA-20, RE-LA-50).
• Volumen des Rotationskolbens: 5 L / 10 L / 20 L / 50 L (modellabhängig).
• Volumen des Auffanggefäßes: 3 L / 5 L / 10 L / 20 L (modellabhängig).
• Flanschdurchmesser: Φ50 mm (RE-LA-5), Φ95 mm (RE-LA-10/20), Φ125 mm (RE-LA-50).
• Rotationssteuerung: Digitale Anzeige mit stufenloser Frequenzumwandlung.
• Drehzahlbereiche: bis zu 140 U/min (kleinere Modelle) bis zu 110 U/min (größtes).
• Leistung des Rotationsmotors: von 40 W bis 120 W (modellabhängig).
• Kondensationsdesign: Vertikale Doppel-/Serpentinen- oder Haupt+Hilfs-/hocheffiziente Mehrkreislaufkondensatoren.
• Wasserbad: Edelstahl-Wasserbad standardmäßig; Ölbad optional (höherer Temperaturbereich).
• Temperaturbereich: RT bis 99°C (Ölbadoption RT bis 180°C).
• Vakuumfähigkeit: bis ca. 399.9 Pa (unter 3 mmHg).
• Verdampfungsleistung (ca.): Wasser 2–9 L/h (modellabhängig); Alkohol höher (ca. 4–19 L/h je nach Modell).
• Hub: Elektrischer Hub standard; einige Modelle bieten elektrische & manuelle Kombination; Hubwege von 0–150 mm bis 0–230 mm.
• Stromversorgung & Verbrauch: typisch 220–240V/50Hz; einige industrielle Konfigurationen 380V/50Hz; Gesamtleistung ca. 2.2 kW bis 8.3 kW je nach Modell.
• Abmessungen: modellabhängig (Beispiele: RE-LA-5: 765×400×1070 mm; RE-LA-10: 920×550×1700 mm; RE-LA-20: 1250×600×2100 mm; RE-LA-50: 1320×770×2340 mm).
• Optionen & Zubehör: explosionsgeschützte Ausführung, zusätzliche Glassätze, alternative Vakuumpumpentypen, Umlaufkühler oder Chiller und weitere Hilfsgeräte.
