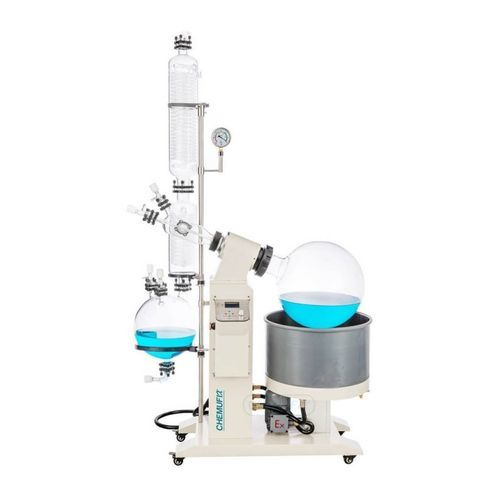

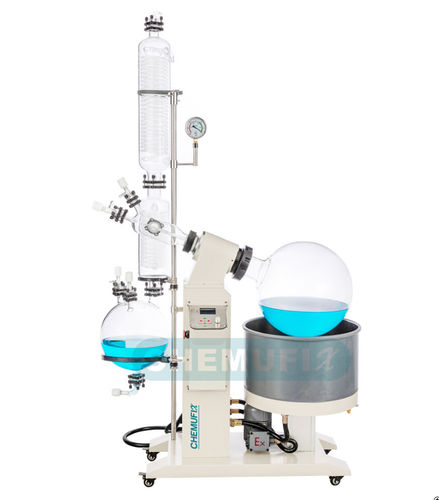

Vakuumverdampfer RE-LA Ex series

RotationLaborfür Flüssigkeiten

Übersicht
Labfreez™ Vakuum-Rotationsverdampfer großer Kapazität der Serie RE-LA Ex mit großem Kolbendurchmesser, SS304-Wasserbad und randrotierender Heizung zur Verbesserung der Verdampfungs- und Diffusionsleistung. Geeignet für kleinmaßstäbliche F&E und Produktion in Biotechnologie, Pharmazie, Chemie und Lebensmittelbereich. Das System kann mit verschiedenen Vakuumpumpen, Kühlkreisläufen und Temperaturregelungszubehör konfiguriert werden.

Merkmale

• Teflon (PTFE) und fluoriertes Gummi Doppel-Rotationsdichtung (patentiert) für zuverlässiges Hochvakuum.
• Fortschrittliches Frequenzsteuerungssystem und präzise Temperaturregelung.
• Vakuum-Umschaltventil ermöglicht kontinuierliche Probenentnahme ohne Unterbrechung des Systemvakuums.
• Wasserbad-Hub: elektrisch oder manuell wählbar für ergonomische Bedienung.
• PTFE-Ablassventil, korrosionsbeständig und kontaminationsfrei.

Explosionsgeschützte Motoren

• Motorleistung wählbar nach Mischungsviskosität.
• Explosionsschutzklasse: dIIBT4.
• Verfügbare Motorleistungen: 90 W, 180 W, 370 W.
• Ausgelegt für funkenfreien Betrieb.

Explosionsgeschützter Steuerteil

• Hochwertige geschweißte Stahlkonstruktion mit hochvolt-elektrostatischer Pulverbeschichtung.
• Bus und Ausgänge mit verstärkter Sicherheitsstruktur.
• Kundenspezifisches Steuerungsdesign mit Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Überlast und Überhitzung.
• Explosionsschutzklasse: dIIBT4.
• Digitale Drehzahlanzeige und digitale Temperaturanzeige mit Online-Überwachung.
• Drehzahl-Haltefunktion und PID-Temperaturregelung (Standardbereich: Raumtemperatur bis 99°C).
• Optionales Hochtemperaturbad bis 180°C.
• Explosionsgeschützter flexibler Verbindungsschlauch: feuer-, korrosions- und wasserbeständig, alterungsbeständig.

Explosionsgeschützte elektrische Heizpatrone

• Rohrheizkörper wandelt elektrische Energie in Wärme für das Bad um; kaltgeschweißte Edelstahlkonstruktion.
• Hochvolt-elektrostatische Pulverbeschichtung und verstärkte Sicherheitsstruktur an Bus/Ausgang.
• Explosionsschutzklasse: dIIBT4; korrosions-, wasser- und ölbeständig, alterungsbeständig.
• Spannungsoptionen: 220 V, 380 V. Leistungsoptionen: 3 kW, 4,5 kW, 6 kW, 8 kW.
• Edelstahl SUS304 für gute Wärmeleitfähigkeit, Isolation und lange Lebensdauer.

Explosionsschutzstandard

• Kennzeichnung dIIBT4: geeignet für den Einsatz an Orten der Klasse IIB und Gasgruppen mit Zündtemperaturgruppe T4.
• Flammendichter Aufbau (GB3836.2) isoliert Zündquellen.
• Klassifizierung explosionsgeschützter elektrischer Geräte, unterteilt nach MESG oder MICR in IIA, IIB, IIC.
• Gasentzündungstemperaturgruppen T1–T6; T4 entspricht Zündtemperaturen zwischen 135°C und 200°C.

Vakuum-Rotationsverdampfer großer Kapazität — Spezifikationen (Tabelle)
Model | RE-LA-5Ex | RE-LA-10Ex | RE-LA-20Ex | RE-LA-50Ex
Kapazität Rotationskolben | 5 L | 10 L | 20 L | 50 L
Flanschdurchmesser | Φ50 mm | Φ95 mm | Φ125 mm | Φ125 mm
Kapazität Auffangflasche | 3 L | 5 L | 10 L | 20 L
Rotationssteuerung | Frequenzumwandlung stufenlos (alle Modelle)
Drehzahl | 10 ~ 140 U/min | 10 ~ 130 U/min | 10 ~ 130 U/min | 10 ~ 110 U/min
Leistung Drehstrommotor (W) | 40 W | 90 W | 180 W | 370 W
Explosionsschutzklasse | ExdIIBT4 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4
Kondensatorrohr | Vertikales Doppel-Serpentinenrohr | Vertikal, Haupt + Hilfskühlung, hocheffizienter Dreikreislauf (größere Modelle) | Vertikal, Haupt + Hilfskühlung | Vertikal, Haupt + Hilfskühlung
Wasserbad | SS304 Edelstahl-Wasserbad mit Beschichtungsschicht (alle Modelle)
Temperaturbereich | LCD-Digitalanzeige, RT ~ 99°C ±1°C (Standard); Option bis 180°C
Vakuu m | 399.9 Pa (unter 3 mmHg)
Vakuumdichtung | Teflon (PTFE) + fluoriertes Gummi Doppel-Dichtung
Verdampfungskapazität | RE-LA-5Ex: Wasser ≥ 2 L/h; Alkohol ≥ 5.4 L/h | RE-LA-10Ex: Wasser ≥ 3.2 L/h; Alkohol ≥ 8.6 L/h | RE-LA-20Ex: Wasser ≥ 5 L/h; Alkohol ≥ 14.3 L/h | RE-LA-50Ex: Wasser ≥ 9 L/h; Alkohol ≥ 19 L/h
Hubart | Manuell (alle Modelle)
Hubweg | RE-LA-5Ex: 0 ~ 150 mm | RE-LA-10Ex: 0 ~ 160 mm | RE-LA-20Ex: 0 ~ 190 mm | RE-LA-50Ex: 0 ~ 180 mm
Stromversorgung | RE-LA-5Ex & RE-LA-10Ex: 220–240 V/50–60 Hz | RE-LA-20Ex & RE-LA-50Ex: 380 V/50–60 Hz
Gesamtleistung | RE-LA-5Ex: 3,1 kW | RE-LA-10Ex: 3,8 kW | RE-LA-20Ex: 6,3 kW | RE-LA-50Ex: 8,3 kW
Gehäuseabmessungen (mm) | RE-LA-5Ex: 835 × 400 × 1090 | RE-LA-10Ex: 920 × 550 × 1700 | RE-LA-20Ex: 1250 × 600 × 2100 | RE-LA-50Ex: 1320 × 770 × 2140
Abmessungen Steuerkasten (mm) | 500 × 455 × 985 (typisch) / RE-LA-50Ex: 500 × 455 × 985
Gewicht | RE-LA-5Ex: 118 kg | RE-LA-10Ex: 143 kg | RE-LA-20Ex: 173 kg | RE-LA-50Ex: 200 kg

Enthaltene Bilder (illustrativ)
Produktbilder sowie Fabrik-/Verpackungs-/Ersatzteilabbildungen sind auf der Produktseite zur Referenz verfügbar (Galerie, typische Anwendung, Ersatzteile, Verpackung, Fabrikansicht).

Technische Daten

• Modellreihe: RE-LA Ex Series (RE-LA-5Ex, RE-LA-10Ex, RE-LA-20Ex, RE-LA-50Ex).
• Anwendung: F&E und Produktion im Kleinmaßstab für biologische, pharmazeutische, chemische und Lebensmittelbereiche.
• Explosionsschutzklasse: ExdIIBT4 für Motoren und Steuerabschnitte.
• Vakuumdichtungssystem: Teflon (PTFE) + fluoriertes Gummi Doppel-Dichtung.
• Drehzahlregelung: Frequenzumwandlung, stufenlose Drehzahl, digitale Anzeige.
• Anzeigen: digitale Drehzahl- und Temperaturanzeige; PID-Temperaturregelung.
• Standard-Temperaturbereich: RT bis 99°C ±1°C; Option bis 180°C für das Bad.
• Verdampfungskapazitäten (modellabhängig): bis zu Wasser 9 L/h / Alkohol 19 L/h (50 L Modell).
• Stromversorgungs- und Heizleistungsoptionen: 220–240 V oder 380 V je nach Modell; Heizleistungen bis 8 kW.
• Materialien: SUS304-Wasserbad; korrosionsbeständige Heizelemente und Komponenten.
• Hubart: Manuell (elektrischer Hub als Option verfügbar).
