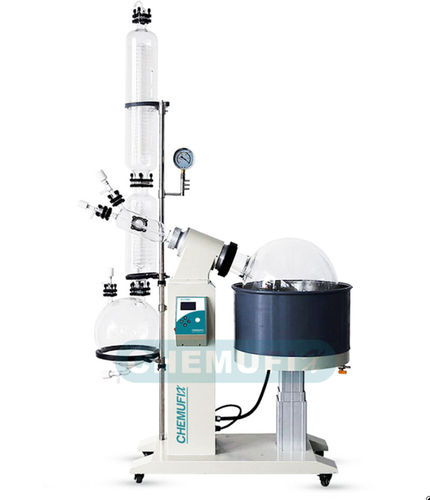

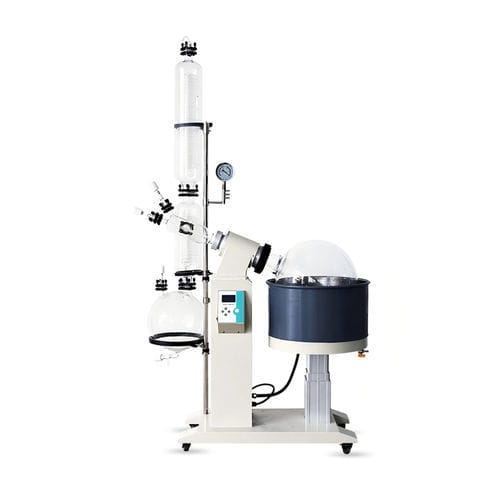

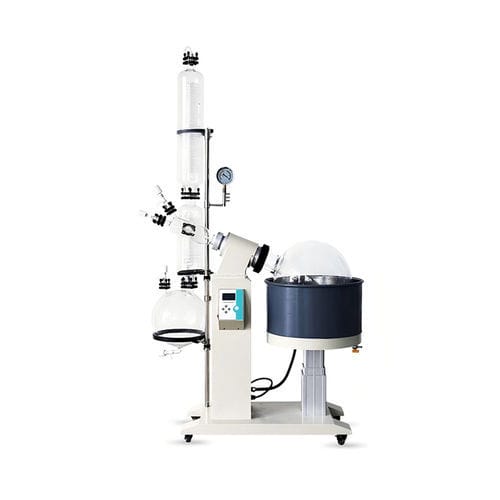

Vakuumverdampfer RE-LA-50

RotationLaborfür Probenkonzentration

Produktübersicht
Die RE-LA-Serie von Rotationsverdampfern ist für große Volumen und große Durchmesser von Verdampfungsflaschen ausgelegt, um die Verdampfungsfläche und die Effizienz zu erhöhen. Sie verfügt über ein vakuumfähiges Edelstahl-Wasserbad (optional Ölbad) mit rotierendem Randheizsystem zur Verbesserung der Lösungsevaporation und Diffusion. Das System ist geeignet für biologische, pharmazeutische, chemische und Lebensmittel-Labore sowie für Kleinserienproduktion. Das Modell RE-LA-50 (50 L) ist besonders für die Gewinnung schwerer Öle geeignet.

Merkmale

• Explosionsgeschützte Ausführung optional
• PTFE- und fluorierter Gummi-Doppelrotierdichtung (patentiert) für hohe Vakuumdichtigkeit
• Importiertes frequenzgeregeltes Motorsteuerungssystem und digitale Temperaturregelung für präzise Steuerung
• Vakuumschaltventil für kontinuierliche Sammlung ohne Unterbrechung der Vakuumdestillation
• Elektrischer Hub für Wasser-/Ölbad; manuelle Hubunterstützung verfügbar
• PTFE-Ablassventil — korrosionsbeständig und kontaminationsfrei
• Optionales Ersatz-Glaswerk-Set

Technische Daten (Zusammenfassung)

• Modelle: RE-LA-5 / RE-LA-10 / RE-LA-20 / RE-LA-50
• Kapazität Rundkolben: 5 L / 10 L / 20 L / 50 L
• Flanschdurchmesser: Φ50 mm / Φ95 mm / Φ95 mm / Φ125 mm
• Kapazität Auffangkolben: 3 L / 5 L / 10 L / 20 L
• Drehzahl: RE-LA-5 10–140 U/min; RE-LA-10/20 10–130 U/min; RE-LA-50 10–110 U/min (Frequenzumrichter)
• Leistung Rotary-Motor: 40 W / 90 W / 120 W / 120 W
• Kondensatorrohr: vertikaler Doppelwendel (kleine Modelle); Haupt+Hilfs-Kühlung, hocheffizienter Dreikreislauf (große Modelle)
• Bad-Temperaturbereich: Wasserbad RT–99°C; Ölbad-Option RT–180°C
• Vakuum: ca. 399,9 Pa (unter 3 mmHg)
• Verdampfungsleistung (Wasser/Alkohol): RE-LA-5 ≥2 L/h / ≥4 L/h; RE-LA-10 ≥3,2 L/h / ≥6,5 L/h; RE-LA-20 ≥5 L/h / ≥11 L/h; RE-LA-50 ≥9 L/h / ≥19 L/h
• Hubweg: RE-LA-5 0–150 mm; RE-LA-10 0–160 mm; RE-LA-20 0–190 mm; RE-LA-50 0–230 mm
• Netzanschluss: RE-LA-5/10/20 220–240V/50Hz; RE-LA-50 380V/50Hz (modellabhängig)
• Gesamtleistung: RE-LA-5 2,2 kW; RE-LA-10 4,8 kW; RE-LA-20 6,3 kW; RE-LA-50 8,3 kW
• Abmessungen (mm): RE-LA-5 765×400×1070; RE-LA-10 920×550×1700; RE-LA-20 1250×600×2100; RE-LA-50 1320×770×2340

Technische Spezifikationen

• Modell: RE-LA-50
• Kapazität Rundkolben: 50 L
• Kapazität Auffangkolben: 20 L
• Flanschdurchmesser: Φ125 mm
• Drehzahl: 10–110 U/min (stufenlos frequenzgeregelt)
• Verdampfungsleistung (Wasser): ≥9 L/h (typisch)
• Verdampfungsleistung (Alkohol): ≥19 L/h (typisch)
• Temperaturbereich: RT–99°C (Wasser); RT–180°C (Öloption)
• Erreichbares Vakuum: ca. 399,9 Pa (unter 3 mmHg)
• Hubweg: 0–230 mm; Hubart: elektrisch (elektrische & manuelle Optionen)
• Netzanschluss: 380V/50Hz (modellabhängig)
• Gesamtleistung: ≈8,3 kW
• Konstruktion: Edelstahl-Wasserbad (Öloption), PTFE-Ablassventil, PTFE- & fluorierter Gummi-Doppelrotierdichtung
