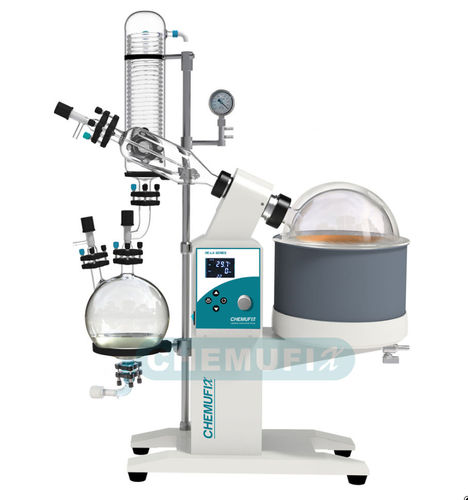

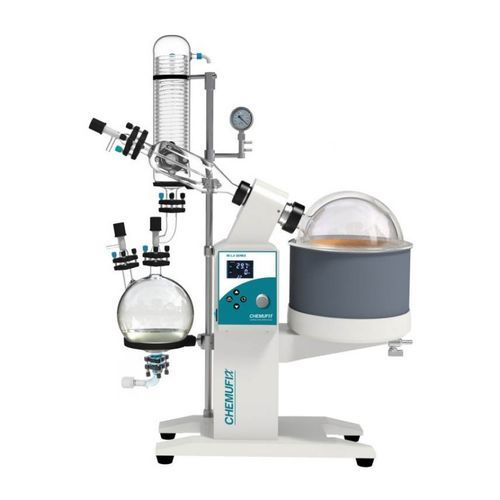

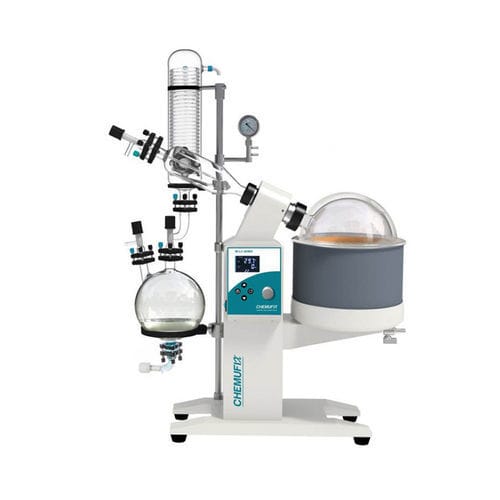

Vakuumverdampfer RE-LA-5

RotationLaborfür Flüssigkeiten

Kurzbeschreibung
5-L-Rotationsverdampfer mit großem Verdampfungsballon und vakuumtauglichem Wasser-/Ölbad mit randrotierendem Heizelement. Geeignet für Laboranwendungen in Biologie, Pharmazie, Chemie und Lebensmittelbereich. Kann als Komplettsystem mit Vakuumpumpen, Umlaufkühlern und Thermostaten geliefert werden.

Produktübersicht
Der RE-LA-5 verwendet stufenlose Drehzahlregelung, um den Glasballon zu drehen und einen gleichmäßigen Film an der Innenwand zu erzeugen. Der rotierende Ballon wird von einem intelligenten Konstantbad gleichmäßig erwärmt und verdampft schnell unter Vakuum. Das Lösungsmitteldampf wird in einem vertikalen dreilagigen Spiralkondensator kondensiert und zur Rückgewinnung gesammelt.

Funktionen und Merkmale

• Hauptgestell aus Edelstahl und Aluminiumlegierung für stabile Bauweise.
• Alle Glasbestandteile aus hochborosilikatglas (GG-17) für Temperatur- und Korrosionsbeständigkeit.
• Dichtungssystem mit kombinierter importierter Fluorkautschuk- und PTFE-Zweifachdichtung für dauerhafte Vakuumintegrität.
• Echtzeit-Vakuumanzeige und vibrationsfestes Ölleistungsmanometer.
• Vertikaler dreilagiger Spiralkondensator für effiziente Kondensation und hohe Rückgewinnung.
• Dauerversorgung über PTFE-ummantelte Zuleitungsventile und Auffangflasche mit Zuführvorrichtung für Chargenbetrieb.
• Rückschlagventilsteuerung für kontinuierliche Zufuhr und Vakuumschaltung während des Betriebs.
• Integrierte Handradventile für bessere Dichtung und einfache Bedienung.
• Microcomputer-Netzschalter und LCD-Vollbildanzeige mit zweifacher Digitalanzeige für Temperatur und Drehzahl; PT100-Sensor für schnelle Temperaturrückmeldung.
• Bürstenloser DC-Getriebemotor für stabile, funkenfreie Rotation.
• Elektrische Hubvorrichtung angetrieben durch ein untersetztes Antriebsmotor mit 0–150 mm Hub.
• 304-Edelstahlbad mit Schutzbeschichtung und Silikagel-Außenschicht für sicheren Hochtemperatureinsatz.
• Sicherheitsfunktionen: Übertemperatur-, Trockengeh- und automatische Wiedereinschaltsperre nach Stromausfall.

Technische Daten
Modell: RE-LA-5 (RE-LA-5EX explosionsgeschützt verfügbar)
Rotationskolbenvolumen: 5 L
Flanschdurchmesser: Φ50 mm
Auffangflaschenvolumen: 3 L
Drehzahlregelung: LCD-Anzeige, stufenlose Frequenzumwandlung
Drehzahl: 20–140 U/min
Rotationsmotorleistung: 250 W
Kondensator: vertikales Doppel-/Dreifach-Serpentinenrohr
Bad: SS304 Edelstahl mit Beschichtung
Temperaturbereich: Raumtemperatur–180 °C (PT100-Regelung)
Vakuumanzeige: bis 399,9 Pa (unter 3 mmHg)
Verdampfungsleistung: Wasser ≥ 2 L/h; Alkohol ≥ 5,4 L/h
Hubart und Hub: elektrisch 0–150 mm
Netzversorgung: 220–240 V, 50/60 Hz; Gesamtleistung 2,3 kW
Abmessungen (L×B×H): 765 × 400 × 1075 mm
Gewicht: 40 kg
