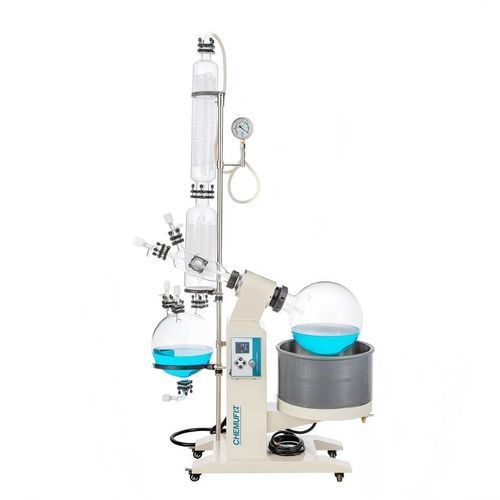

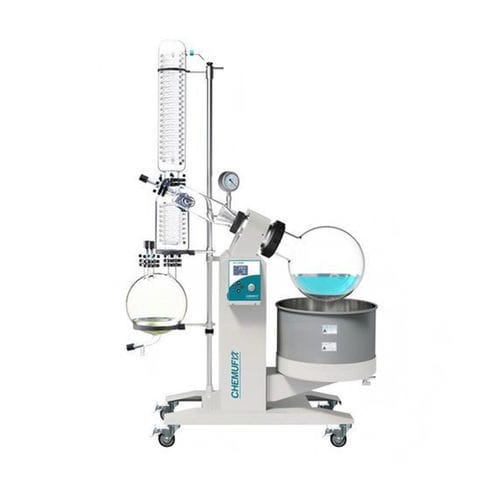

Vakuumverdampfer RE-LA-10

RotationLaborfür Probenkonzentration

Kurzbeschreibung
10 L Rotationsverdampfer RE-LA-10 mit elektrischer Hebung und LCD-Temperaturanzeige. Ausgestattet mit PTFE/Fluorkautschuk-Doppelrotationsdichtung und PTFE-Ablassventil. Geeignet für Labor- und Kleinserienproduktion, einschließlich Öl-Extraktionsprozessen. Kompatibel mit Kühlern und Vakuumpumpen für schlüsselfertige Lösungen.

Produktübersicht
Die RE-LA-Serie wurde für Labor- und Pilotproduktionen entwickelt. Großer Durchmesser des Verdampferkolbens und effizient beheiztes Vakuumbad (Wasser oder Öl) verbessern Verdampfung und Stofftransport. Das System lässt sich mit Membran- oder Niedertemperatur-Vakuumpumpen, Umlaufkühlern und Temperiergeräten zu einer kompletten Arbeitsstation konfigurieren. Ex-geschützte Varianten (RE-LA-10EX) sind für explosionsgefährdete Bereiche erhältlich.

Eigenschaften

• Optional explosiongeschützte Ausführung (RE-LA-10EX).
• Doppelrotationsdichtung (PTFE + Fluorkautschuk) — patentiertes Design für hohe Vakuumdichtheit.
• Frequenzgeregelter Drehmotor für stabile Drehzahl und präzise Steuerung.
• Vakuumumschaltventil ermöglicht kontinuierliche Probenentnahme ohne Unterbrechung des Systemvakuums.
• Standard-Wasserbad; Ölbad optional. Elektrische Hebung (motorisiert) mit optionaler manueller Unterstützungsfunktion für ergonomische Bedienung.
• PTFE-Ablassventil für Korrosionsbeständigkeit und kontaminationsfreie Entleerung.
• Zusätzliche Glassätze und Zubehör als Option verfügbar.

Technische Daten

• Modell: RE-LA-10 (RE-LA-10EX = explosionsgeschützte Variante)
• Marke / Hersteller: Labfreez Instruments
• Netzanschluss: 220V / 50Hz
• Gesamtleistung: 3100 W (Heizung 3000 W)
• Drehmotor: 60 W
• Hebemotor: 40 W; Hubhöhe 190 mm
• Heizleistung: 3000 W (Wasser- oder optional Ölbad)
• Drehzahl: 0–120 rpm
• Verdampferkolben: 10 L, Φ280 mm, Flansch Φ95
• Sammelkolben: 5 L, Φ230 mm; obere Anschlüsse: Flansch Φ60; Flansch Φ35 ×2; unterer Anschluss: Flansch Φ50
• Temperaturregelung: RT bis 180°C; Genauigkeit ±1°C; LCD-Anzeige
• Vakuum: Endvakuum 0,095 MPa; Vakuumanschluss Φ60 mm (OD 10 mm)
• Kondensatorfläche: 0,51 m² (Haupt 0,33 + Hilfs 0,18); Hauptkondensator Φ120×620H mm; Hilfs Φ135×475H mm
• Drei-Wege-Kolbenanschlüsse: links Φ35; oben Φ35; Seite Φ60; rechts Φ60
• Mehrfachanschluss: Flansch Φ35 mit Glas + PTFE-Ventil; Einfüllstutzen (Pagodenverbindung) OD 12 mm
• Ablassventil: Flansch Φ50; Ablassdüse OD 20 mm (PTFE)
• Badgröße (mm): Φ350 × 220H; Badkapazität: ca. 21 L
• Maschinenabmessungen (B×T×H): 1130 × 470 × 1940 mm
• Bodenfreiheit: 210 mm
• Eigengewicht: 64 kg; Bruttogewicht: 101 kg; Verpackungsvolumen: 0,61 m³
