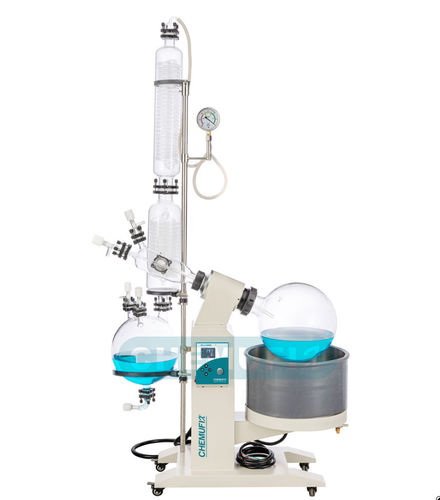

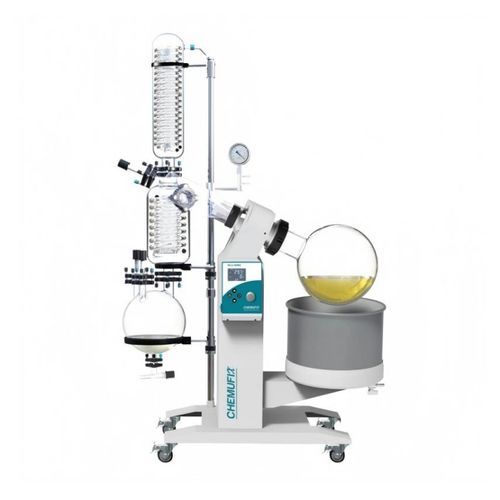

Vakuumverdampfer RE-LA-20

RotationLaborfür Flüssigkeiten

Produktübersicht
20 L Rotationsverdampfer RE-LA-20, hergestellt in China, geeignet für die Extraktion von Hanföl. Verfügbar mit beheiztem Wasserbad (Ölbad optional) und in Größen von 5 bis 50 L. Die RE-LA-Serie bietet einen Verdampfungskolben mit großem Durchmesser und vergrößerte Verdampfungsfläche für effiziente Destillation in kleinmaßstäbigen biologischen, pharmazeutischen, chemischen und Lebensmittelanwendungen.

Anwendung & Systemzusammensetzung
Konzipiert zur Integration mit unterstützenden Systemen wie Mehrzweck-Vakuumpumpen mit Recyclingwasser, Membranpumpen, Niedertemperaturkreislauf-(Vakuum-)Pumpen, Umlaufkühlern, Temperierumwälzgeräten und Niedertemperatur-Kühlmitteldurchlaufpumpen. Das 20-L-Modell ist speziell für die Hanföl-Extraktion empfohlen.

Merkmale

• Optional explosionsgeschützte Ausführung verfügbar.
• Patentierte doppelte Rotierdichtung aus PTFE und Fluorkautschuk zur Sicherstellung hoher Vakuumleistung.
• Importiertes, fortschrittliches Frequenzregelsystem und präzise, zuverlässige Temperaturregelung.
• Vakuum-Umschaltventil ermöglicht kontinuierliche Sammlung ohne Unterbrechung des Systemvakuums.
• Wasserbad (Ölbad optional) mit elektrischer und manueller Hebevorrichtung für einfache Bedienung.
• PTFE-Ablassventil für Korrosionsbeständigkeit und kontaminationsfreie Entleerung.
• Optionaler zusätzlicher Glasapparatesatz verfügbar.

Technische Daten (Zusammenfassung)
Modell | RE-LA-20
Stromversorgung | 220V / 50Hz
Gesamtleistung | 5100 W
Rotationsmotor | 60W 1/5
Hebemotor | 40W 1/12.5
Heizleistung | 5000 W
Ultimatives Vakuum | 0.095 MPa
Rotationskolbenkapazität | 20 L (Durchmesser Φ355 mm, Anschluss Φ95 Flansch)
Sammelkolbenkapazität | 10 L (Durchmesser Φ352 mm; obere Anschlüsse: Φ60 & Φ35×2; unterer Anschluss: Φ50 Flansch)
Rotationsgeschwindigkeit | 0–120 rpm
Temperaturregelbereich | RT bis 180°C, Genauigkeit ±1°C
Hebeweg des Bades | 150 mm
Kondensatorgröße | Haupt: Φ130×700H; Hilfs: Φ160×530H
Kondensatorfläche | 0.94 (0.46 + 0.48) m²
Mehrzweckanschluss | Φ35 Flansch, Glas + PTFE-Ventil, Zuführdüse OD 12 mm
Ablassventilflansch | Φ50 mm; Ablassdüse OD 20 mm; Bodenabstand 210 mm
Badegröße | Φ450×260H (ca. 41 L Kapazität)
Maschinenmaße (B×T×H mm) | 1210 × 610 × 2170
Nettogewicht | 78 kg
Verpackungsgröße (B×T×H mm) | 1050 × 530 × 1215
Volumen | 0.68 m³
Bruttogewicht | 110 kg

Spezifikationen

• Serie: RE-LA Serie
• Modellbeispiel: RE-LA-20 (20 L Rotationskolben)
• Spannung / Frequenz: 220V / 50Hz
• Gesamtleistung: 5100 W (Heizung 5000 W)
• Rotationsgeschwindigkeit: 0–120 rpm
• Temperaturbereich: RT bis 180°C, Genauigkeit ±1°C
• Ultimatives Vakuum: 0.095 MPa
• Badkapazität: ~41 L; Badgröße Φ450×260H
• Maschinenmaße (B×T×H): 1210×610×2170 mm
• Nettogewicht: 78 kg; Bruttogewicht: 110 kg
