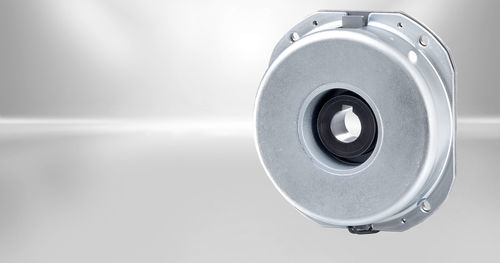

Scheibenbremseinheit Compact Line

Federdruckelektromagnetische Lockerungkompakt

Überblick
Die Compact Line umfasst federbetätigte Einscheibenbremsen, die als komplette Einheiten direkt am Motor mit minimalem Montageaufwand angebracht werden können. Die kompakte Bauform erleichtert die Installation bei begrenztem Bauraum. Elektromagnetisch gelöste, federbetätigte Bremsen bauen das Bremsmoment auf, wenn die Stromversorgung abgeschaltet wird.

Funktionsprinzip
Die Einscheibenbremsen sind für den Trockeneinsatz ausgelegt. Druckfedern pressen die Reibscheibe gegen die Ankerplatte, um das Bremsmoment zu erzeugen. Bei Anlegen einer Gleichspannung erzeugt die Feldwicklung ein elektromagnetisches Feld, das der Federkraft entgegenwirkt und die Bremse löst. Die formschlüssige Verbindung zwischen Reibscheibe und Nabe sowie die Verbindung der Nabe mit der Maschinenwelle (z. B. Motorwelle) gewährleisten die zuverlässige Übertragung des Bremsmoments, ohne axiale Kräfte auf die Welle auszuüben.

Stromversorgung und Gleichrichter
Die Bremse muss an eine Gleichstromquelle angeschlossen werden. Für den Anschluss an Wechselstromquellen sind verschiedene Gleichrichteroptionen (Brückengleichrichter, Einweggleichrichter oder Kombinationen) verfügbar. Abhängig von Baugröße und Drehmoment können Spannungsschwankungen durch intermittierende Versorgung Brummgeräusche oder fehlerhafte Funktion verursachen; geeignete elektrische Steuerungen oder Maßnahmen zur Glättung müssen vom Systemhersteller oder Anwender bereitgestellt werden, um einen einwandfreien Betrieb sicherzustellen.

Bremseaufbau
Das Solenoidgehäuse nimmt die lose eingebaute Feldwicklung mit silikonfreien Anschlussleitungen auf, die am Umfang der Bremse ausgeführt sind. Der Wickelkörper enthält die Druckfedern und ausgestanzte Bolzen zur Sicherung der Ankerplatte. Die Reibscheibe verfügt über eine quadratische Aufnahme und ist axial auf der Nabe verschiebbar. Bei Anlegen der Gleichspannung wirkt die elektromagnetische Kraft der Federkraft entgegen, die Ankerplatte wird gelöst und die Bremswirkung aufgehoben.

Eigenschaften

• Kompakte Bauweise für beengte Einbausituationen
• Mit oder ohne eingebautem Gleichrichter verfügbar
• Direkte Motorbefestigung, einfache Montage
• Keine Luftspalt-Einstellung erforderlich

Technische Daten (Kurz)
Bezeichnung | Wert
Nennmomentbereich | ab 1 Nm
Spannung | DC 24, 102, 178, 230 V
Schutzart | IP 00, IP 54

Technische Spezifikationen

• Produktfamilie: Compact Line (federbetätigte Einscheibenbremse)
• Konstruktion: Einscheibe unter Federdruck, Trockeneinsatz
• Montage: komplette Einheit, direkte Motorbefestigung mit minimalem Montageaufwand
• Bremszustand: angelegt bei Stromausfall (federbetätigt), gelöst bei Gleichspannung
• Reibscheibe: quadratische Aufnahme, axial verschiebbar auf der Nabe
• Feldwicklung: lose eingebaute Wicklung mit silikonfreien Leitungen; Wickelkörper enthält Druckfedern und Bolzen zur Sicherung der Ankerplatte
• Stromversorgung: erfordert DC-Versorgung; Gleichrichteroptionen verfügbar (Brücke, Einweg, Kombinationen) für AC-Anschluss
• Verfügbare Spannungen: DC 24 V, DC 102 V, DC 178 V, DC 230 V
• Beispiel Nennmoment (typisch): ab 1 Nm (abhängig vom Produktbereich)
• Schutz: Optionen IP 00 und IP 54
