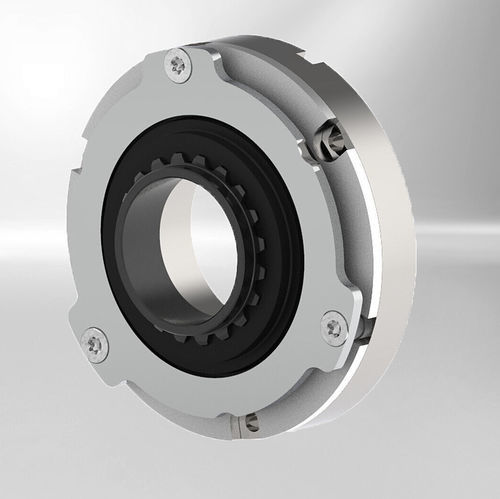

Scheibenbremseinheit Servo Slim Line

Federdruckmagnetisch-induktivRuhestrom

Überblick
Die Servo Slim Line ist eine besonders flache, ausfallsichere Federkraftbremse für moderne Servo- und Robotikantriebe. Sie wurde für kompakte Einbauräume, hohe Bremsenergien und eine lange Lebensdauer entwickelt und eignet sich besonders für leichte Robotiklösungen sowie Hohlwellenantriebe.

Vorteile

• Sehr flache und leichte Bauweise
• Hohe Leistungsdichte bei kompaktem Design
• Geeignet für Hohlwellenmotoren
• Fail-Safe-Funktion bei Stromausfall
• Geringer Energieverbrauch durch PWM-Ansteuerung
• Für hohe Bremsenergien und lange Lebensdauer ausgelegt

Anwendungsbereiche

• Robotik
• Fahrerlose Transportsysteme, AGV / FTS
• Servo-Antriebe
• Leichtbauroboter
• Automatisierte Anlagen mit sicherer Haltefunktion

Technische Kerndaten

• Größen: 03, 04, 05, 07, 09, 10, 12
• Mindest-Drehmoment: 0,27 Nm bis 11 Nm
• Nennleistung: 5,8 W bis 27,2 W
• Standard-Nennspannung: 12 VDC / 24 VDC
• Umgebungstemperatur: -10 °C bis +100 °C
• Nenndrehzahl: 2.500 bis 6.000 min⁻¹
• Außendurchmesser: 32 mm bis 127 mm
• Baulänge: 16 mm bis 29,3 mm
