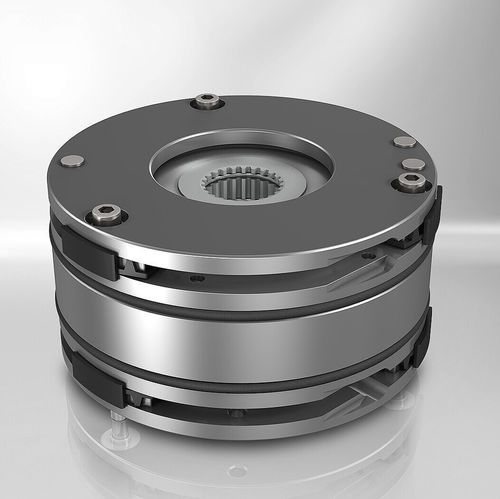

Mehrblatt-Bremseinheit Elevation Line

Scheibenmagnetisch-induktivFederdruck

Überblick
Die Elevation Line umfasst elektromagnetisch gelüftete Federdruckbremsen für die Aufzugstechnik. Sie ist für sicherheitsrelevante Halte- und Notstoppfunktionen ausgelegt und eignet sich je nach Ausführung für Aufzugsmaschinen mit Getriebe, getriebelose Antriebe sowie Seil- und Belt-Systeme.

Vorteile

• Redundante Bremskonzepte für hohe Sicherheit
• Konstantes Bremsmoment im Betrieb
• Geeignet für Halte- und Notstoppfunktionen
• Schaltzustandsüberwachung über Mikroschalter
• Kompakte Bauweise für Aufzugsantriebe
• Handlüftung zur manuellen Betätigung bei Störungen
• Je nach Ausführung einstellbares Drehmoment und Geräuschdämpfung

Anwendungsbereiche

• Aufzugstechnik
• Aufzugsmaschinen mit Getriebe
• Getriebelose Aufzugsantriebe
• Seil-Systeme
• Belt-Systeme
• Personenaufzüge mit erhöhten Sicherheitsanforderungen

Technische Kerndaten

• Modellreihe: Elevation Line
• Bremstyp: Federdruckbremse für Aufzugstechnik
• Ausführungen: 76 461..A00, 76 451..A00, 78 110..A00
• Drehmomentbereich Einscheibenbremse: 75 Nm bis 440 Nm
• Drehmomentbereich Zweikreisbremse: 2 × 100 Nm bis 2 × 700 Nm
• Standard-Nennspannung: 205 VDC bei Einscheibenbremsen, 102 VDC bei Zweikreisbremsen
• Schutzart: IP44 bei Einscheibenbremsen, IP21 bei Zweikreisbremsen
• Umgebungstemperatur: -5 °C bis +35 °C bzw. +5 °C bis +40 °C, je nach Ausführung
• Normen / Richtlinien: EN 81-20 / EN 81-50, Aufzugsrichtlinie 2014/33/EU
