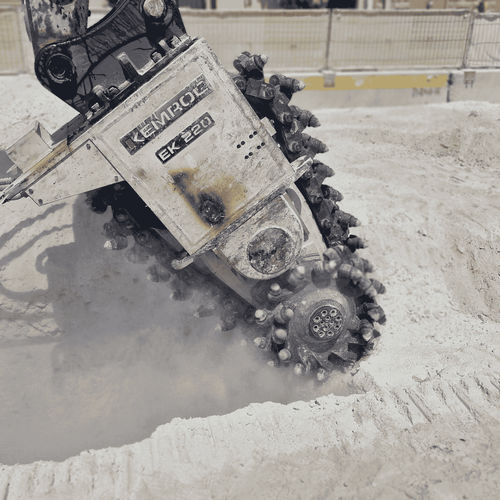

Schrämfräse für Bagger EK 220

im Kaltzustand

Übersicht
Der Kettenfräser EK 220 für Großbagger stellt die obere Leistungsgrenze der EK-Baureihe dar. Entwickelt für Erdarbeiten, bei denen Bodenwiderstand, Werkzeugbelastung und strukturelle Beanspruchung die Machbarkeit bestimmen. Basierend auf dem patentierten KEMROC-Prinzip der kontinuierlichen Kettenschnitt-Technik ist der EK 220 für Anwendungen ausgelegt, die den Einsatzbereich herkömmlicher schwerer Anbaugeräte überschreiten.

Hauptvorteile

• Mit 59.500 Nm bei 400 bar liefert der EK 220 deutlich mehr Drehmoment als Modelle der Mittelklasse und ist für anspruchsvolle Dauerarbeiten ausgelegt.
• Die Nennleistung von 220 kW gewährleistet die Nutzung hydraulischer Systeme großer Bagger bei Einhaltung mechanischer Sicherheitsreserven.
• Die Schneidkraft von 120 kN ermöglicht gleichmäßiges Eindringen in hochfeste Gesteine und verstärkte Materialien ohne Abhängigkeit von Schlagwirkung.

Einsatzbereich
Abgestimmt auf 50–70 t Bagger, wird der EK 220 für Projekte gewählt, die kontinuierliche, konstruktionell geprägte Aushubarbeiten erfordern statt intermittierendes Zerkleinern. Das Prinzip des kontinuierlichen Schneidens erlaubt kontrolliertes Materialabtragen bei dauerhaft hoher Widerstandskraft. Der EK 220 ist für Bodenbedingungen bis zu 140 MPa Druckfestigkeit verifiziert.

Warum EK 220?

• Ausgelegt für höchste Widerstandswerte: Priorisierung von verfügbarem Drehmoment und struktureller Integrität gegenüber Schneidgeschwindigkeit.
• Speziell abgestimmt auf Großbaggerplattformen, um innerhalb deren hydraulischer Leistungsparameter zu arbeiten.
• Kontinuierliches Schneiden reduziert Stoßbelastungen im Vergleich zu Schlagwerkzeugen und ermöglicht vorhersehbares Entfernen harter oder verstärkter Materialien.

Hauptmerkmale & technische Vorteile (Zusammenfassung)

• Maximales Drehmoment: 59.500 Nm (bei 400 bar).
• Maximale Schneidkraft: 120 kN.
• Hydraulische Auslegung für Dauerbetrieb unter Extrembelastung — empfohlener Ölfluss 550 l/min, maximal 650 l/min.
• Heavy-duty Kette und Pick-Konfiguration für Haltbarkeit und Schneidstabilität (Pick-Box PH 38 HD; Schnecktrommel-Picks 44; Ketten-Picks 58; Standard-Pick ER 25/80/80/38 C).
• Betriebsgewicht ca. 5.900 kg für strukturelle Stabilität bei Schwerlastbetrieb.

Videos und Medien
Die Produktseite verweist auf ein erläuterndes Produktvideo (YouTube), das den Betrieb und typische Anwendungen des EK 220 zeigt.

Technische Daten

• Modell: EK 220
• Empfohlenes Baggermassebereich: 50 – 70 t (110,000 – 155,000 lb)
• Nennleistung: 220 kW (295 hp)
• Trommellänge (A): 2.400 mm (94 in)
• Schnitthöhe/Breite (B): 920 mm (36 in)
• Trommeldurchmesser (C): 990 mm (39 in)
• Empf. Drehzahl: 45 rpm
• Empf. Ölfluss: 550 l/min (145 gal/min)
• Max. Ölfluss: 650 l/min (172 gal/min)
• Max. Betriebsdruck: 400 bar (5,800 psi)
• Drehmoment bei 380 bar: 59.500 Nm (43,900 lbf·ft)
• Schneidkraft bei 380 bar: 120 kN (27,020 lbf)
• Max. Druckfestigkeit des Gesteins: 140 MPa (20,300 psi)
• Gewicht (Betrieb): 5.900 kg (13,005 lb)
• Pick-Box Typ: PH 38 HD
• Anzahl Picks Trommel: 44 Stk.
• Anzahl Picks Kette: 58 Stk.
• Standard-Pick: ER 25/80/80/38 C
• Standard Bohrbild: LB40
• Kompatible Rotations Einheit (KRM): KRM80
