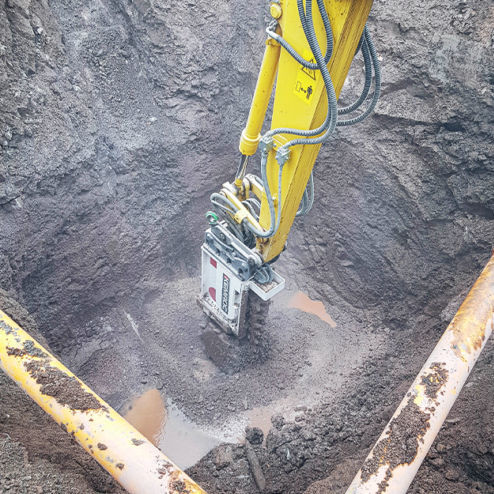

Ketten-Grabenfräse EK 60

für Hydraulikbaggerfür das Baugewerbe

Produktübersicht
Die EK 60 ist eine Kettenfräse für Bagger mit hoher Leistung, ausgelegt für tiefe, vibrationsarme Grabenarbeiten und kontrollierte Aushubarbeiten. Als Teil der EK Chain Cutters ersetzt sie die Schlagzerkleinerung durch kontinuierliches Schneiden und sorgt so für präzise Grabengeometrie und vorhersehbare Schnittleistung. Die EK 60 ist geeignet für Boden, Asphalt, Beton und Gestein bis 50 MPa UCS und vorgesehen für Bagger der Klasse 10–17 t. Konfigurationen ermöglichen Schnittbreiten von 500 mm oder 600 mm und eine Trommellänge von 1.600 mm.

Hauptvorteile

• Schnitttiefe bis zu 1.600 mm
• Betrieb mit geringer Vibration und reduziertem Geräuschpegel
• Wirksam in Boden, Asphalt, Beton und Gestein bis 50 MPa UCS
• Ermöglicht kontrollierte Aushubarbeiten und gleichmäßige Materialabfuhr
• Konsistente Grabenschnitte für Infrastruktur- und Straßenbau

Konstruktion & Anwendungen
Konzipiert für Bagger der Klasse 10–17 t liefert die EK 60 hohe Schneidleistung bei gleichzeitiger Minimierung unkontrollierter Brüche. Typische Anwendungen: tiefe Gräben für Rohrleitungen und Fernwärmenetze, Straßenbau und -instandsetzung, selektive Aushubarbeiten in verstärktem Untergrund und Grabenarbeiten in mittelhartem Gestein bis 50 MPa UCS.

Kernmerkmale & technische Vorteile

• Hoher Drehmoment- und Schneiddruck für dichte Böden, bewehrten Beton und Gestein
• Hydraulisch optimierte Parameter für moderne Bagger mit Hochleistungs-Hydraulik
• Verschleißoptimiertes Ketten- und Meißelsystem mit robuster Meißelkonfiguration für abrasive Materialien
• Robuste Heavy-Duty-Bauweise für Betriebsstabilität und reduzierte mechanische Belastung

Caractéristiques / spécifications techniques

• Modell: EK 60
• Empfohlenes Baggergewicht: 10 – 17 t
• Nennleistung: 60 kW (80 hp)
• Trommelschneiderlänge (A): 1600 mm (63 in)
• Schnitttiefe: bis zu 1.600 mm
• Schnittbreite (B): 500 | 600 mm (20 | 40 in)
• Trommeldurchmesser (C): 600 mm (24 in)
• Empfohlene Drehzahl: 80 rpm
• Empfohlener Ölfluss: 140 l/min (37 gal/min)
• Maximaler Ölfluss: 195 l/min (52 gal/min)
• Maximaler Betriebsdruck: 400 bar (≈5800 psi)
• Drehmoment bei 380 bar: 8.800 Nm (≈6500 lbf·ft)
• Schneidkraft bei 380 bar: 29 kN (≈6610 lbf)
• Maximale Druckfestigkeit des Gesteins: 50 MPa (≈7300 psi)
• Gewicht: 1.250 | 1.300 kg (≈2.756 | 2.866 lb)
• Meißelbox-Typ: PH 22
• Anzahl Meißel am Trommelschneider: 40 | 60 Stück (je nach Konfiguration)
• Anzahl Meißel in der Kette: 53 Stück
• Standardmeißel: 15/46/38/22 C
• Standard-Bohrbild: LB20
• Kompatible Drehvorrichtung (KRM): KRM40
