Schrämfräse für Bagger EK 110

Übersicht

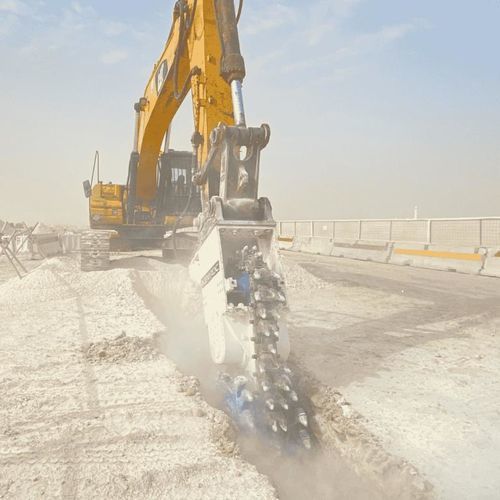

Die Kettenfräse für Bagger EK 110 ist ein vielseitiger Ketten-Schneidaufsatz für Tiefbauprojekte, ausgelegt für Bagger der Klasse 25–32 t. Basierend auf KEMROCs Ketten-Schneidtechnologie liefert die EK 110 eine kontrollierte, kontinuierliche Schneidleistung bei 65 rpm und ist geeignet für Boden, Stahlbeton und Gestein bis 80 MPa (UCS). Entwickelt für Grabenarbeiten, selektive Aushubarbeiten, Profilierung und Betonsanierung.

Hauptvorteile

• Reduziert den Energieverbrauch um bis zu 40%
• Bearbeitet Materialien mit Druckfestigkeiten bis 80 MPa
• Auslegung zur Reduzierung von Lärm und Vibrationen
• Erzeugt schmale Gräben mit präzisen Profilen

Leistungsübersicht

• Bagger-Gewichtsklasse: 25–32 t
• Nennleistung: 110 kW
• Empfohlene Drehzahl: 65 rpm
• Kontinuierliche Schnittkraft: bis zu 49 kN
• Max. Drehmoment: 19.500 Nm (bei 400 bar)
• Empfohlenes Ölvolumenstrom: 250 l/min; max. Ölvolumenstrom: 300 l/min
• Max. Betriebsdruck: 400 bar
• Geeignet für Boden, Stahlbeton und Gestein bis 80 MPa (UCS)

Anwendungen

• Grabenarbeiten für Infrastruktur: Versorgungsleitungen, Rohrleitungen und Kabelwege
• Selektive Aushub- und Profilierungsarbeiten für Fundamente und Korrekturen
• Bergbau/Steinbruch für weiche bis mittelharte Materialien, wenn Bohren/Sprengen unpraktisch ist
• Betonsanierung und kontrolliertes Strukturschneiden
• Unterwasser- und getauchte Schneidarbeiten (betriebsbereit ohne Modifikation)

Technische Daten

• Empfohlenes Baggergewicht: 25 – 32 t (55.000 – 70.000 lb)
• Nennleistung: 110 kW (150 PS)
• Trommellänge (A): 1970 mm (78 in)
• Schnittbreite (B): 600 | 700 | 800 mm (24 | 28 | 32 in)
• Trommeldurchmesser (C): 800 mm (31 in)
• Empfohlene Drehzahl: 65 rpm
• Empfohlenes Ölvolumen: 250 l/min (66 gal/min)
• Max. Ölvolumen: 300 l/min (79 gal/min)
• Max. Betriebsdruck: 400 bar (5800 psi)
• Drehmoment bei 380 bar: 19.500 Nm (14.400 lbf·ft)
• Schnittkraft bei 380 bar: 49 kN (10.950 lbf)
• Max. Druckfestigkeit des Gesteins: 80 MPa (11.600 psi)
• Gewicht (Varianten): 2450 | 2510 | 2620 kg (5.402 | 5.534 | 5.776 lb)
• Pickbox-Typ: PH 32 HD
• Anzahl Schneidzähne an den Trommeln: 28 | 40 | 48 Stk.
• Anzahl Schneidzähne in der Kette: 54 Stk.
• Standard-Schneidzahn: 17/75/70/30 Q
• Standard-Lochbild: LB30
• Kompatible Rotationsanordnung (KRM): KRM60
