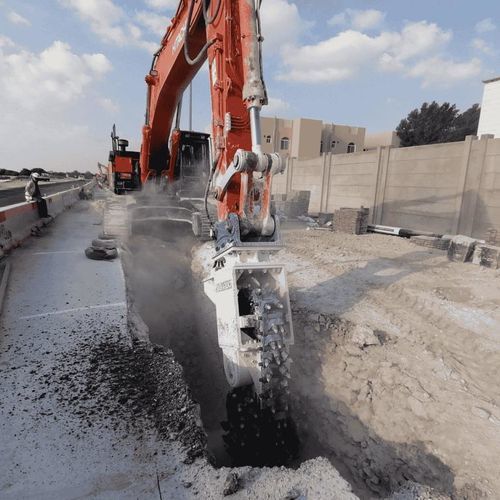

Schrämfräse für Bagger EK 160

im Kaltzustand

Produktübersicht
Die Kettenfräse EK 160 für Bagger ist für kontinuierliche Schneidarbeiten bei gleichbleibend hoher Material- oder Bodenwiderstandskraft ausgelegt. Sie ist auf Dauerbetrieb und Drehmomentstabilität ausgelegt, wird an 35–50 t Baggern montiert und läuft mit kontrollierter Drehzahl (≈60 U/min). Die Maschine bearbeitet Materialien bis zu 120 MPa einaxialer Druckfestigkeit und kombiniert eine hohe Strukturmasse (3.650–3.800 kg) mit großer Drehmomentreserve für reproduzierbares Schneidverhalten in hochwiderstandsfähigen Umgebungen.

Vorteile

• Geringerer Energieverbrauch gegenüber ineffizienten Schwing- oder Schlagverfahren (bis zu 40 % unter vergleichbaren Bedingungen)
• Nachgewiesene Schneidfähigkeit in hochfestem Gestein und bewehrtem Beton bis 120 MPa UCS
• Beständigkeit in abrasiven und hochbelasteten Kontaktbedingungen
• Hydraulik-Layout optimiert für dauerhafte Schwerlastzyklen (siehe empfohlene Öldurchflussbereiche)

Wesentliche Merkmale & technische Vorteile

• Hohe Drehmomente und Schneidkraft: Werte unterstützen stabile Eindringung in dichte Gesteine und verstärkte Materialien
• Kontrollierte mechanische Drehzahl für Stabilität: reduzierte Drehzahl sorgt für konstante Ketteneinbindung mit geringeren Vibrationen und Stößen als Schlagwerkzeuge
• Optimierte Strukturkonfiguration: Anbaugewicht und -geometrie tragen zur Stabilität unter hohen Schnittlasten bei
• Robustes Meißel- und Kettensystem für abrasive Bedingungen ausgelegt

Leistungs-Highlights

• Funktionsprinzip: kontinuierliches Kettenschneiden zwischen Trommeln verteilt die Kraft schrittweise und reduziert Stöße
• Empfohlene Betriebsgeschwindigkeit: ca. 60 U/min (einige technische Anzeigen verweisen auf 65 U/min)
• Entwickelt für dauerhaften Betrieb statt kurzer, aggressiver Schneidintervalle

Technische Daten / Spezifikationen

• Modell: EK 160
• Empfohlenes Baggermasse: 35 – 50 t (75.000 – 110.000 lb)
• Nennleistung: 150 kW (200 hp)
• Trommellänge (A): 2150 mm (85 in)
• Schnittbreite (B) Optionen: 800 | 900 | 1000 mm (32 | 35 | 40 in)
• Trommeldurchmesser (C): 850 mm (33 in)
• Empfohlene Drehzahl: 60 U/min (technische Referenzen listen ebenfalls 65 U/min)
• Empfohlener Ölstrom: nominal 290–330 l/min (alternatives technisches Display: 350 l/min)
• Max. Ölstrom: 425 l/min
• Max. Betriebsdruck: 400 bar
• Drehmoment (angegebener Max.): bis zu 34.000 Nm
• Drehmoment bei 380 bar (technischer Wert): 32.700 Nm
• Max. Schneidkraft (angegeben): bis zu 80 kN
• Schneidkraft bei 380 bar (technischer Wert): 77 kN
• Max. Druckfestigkeit des Gesteins: 120 MPa
• Gewichtsvarianten: 3.650 | 3.700 | 3.800 kg
• Pick-Box / Typ: PH 32 HD
• Anzahl Meißel an den Trommeln: 44 | 48 | 56 pcs
• Anzahl Meißel in der Kette: 63 pcs
• Standardmeißel: 19/75/70/30 Q (ER 19/75/70/30 Q)
• Standard-Bohrbild: LB40
• Kompatible Rotations-Unit (KRM): KRM70
