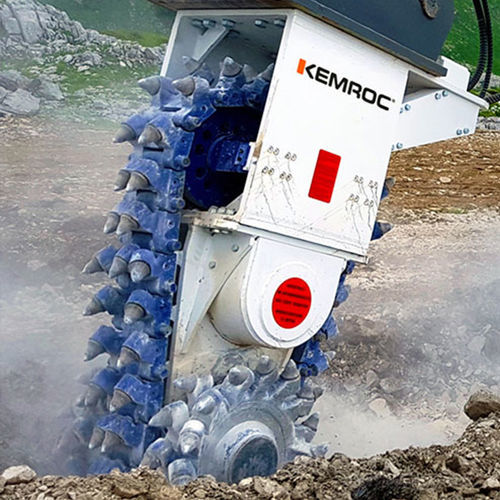

Schrämfräse für Bagger EK 140

Produktübersicht
Der Kettenfräse EK 140 für Bagger ist für Einsätze konzipiert, bei denen Schnittkontrolle, Energieeffizienz und Maschinenverschleiß genauso wichtig sind wie die Schneidkraft. Innerhalb der EK Chain Cutters Baureihe verwendet die EK 140 eine mittige Schneidkette zwischen zwei Trommeln, um das Material kontinuierlich aus der Schneidzone zu entfernen und die Bildung einer ungünstigen Mittel-Säule ungeschnittenen Materials zu vermeiden, wie sie bei Standard-Trommelfräsen vorkommt.

Hauptvorteile

• Bis zu 40 % geringerer Energieverbrauch gegenüber herkömmlichen rotierenden Trommelfräsen.
• Hohe Schneidkraft: 58 kN (bei 400 bar) für kontinuierliche Materialabtragung.
• Verfügbare Schneidbreiten: 800 mm, 900 mm oder 1.000 mm zur Anpassung an Graben-/Profilanforderungen.
• Erzeugt schmale Gräben mit feinmaterialigem Abtrag und sauberen Profilen, wodurch Überbrüche und Verfüllarbeiten reduziert werden.
• Kontinuierliches Schneiden minimiert Vibrationsspitzen und Stoßbelastungen und ermöglicht Arbeiten in Nähe von Bestandsbauwerken und fertigen Flächen.
• Kann vollständig unter Wasser betrieben werden, ohne technische Modifikationen, geeignet für Unterwasserarbeiten.

Wesentliche Merkmale & technische Vorteile

• Mittige Schneidkette entfernt kontinuierlich Material zwischen den Trommeln und beseitigt ineffiziente Schwenkbewegungen und Nachschneiden.
• Hydraulisch optimiert für 30–45 t Bagger mit empfohlenen und maximalen Ölflusswerten zur Unterstützung langer Einsatzzyklen.
• Reduzierter Verschleiß an Schwenkantriebskomponenten (Schwenkantrieb, Schleifring, Schwenkmotor) durch weniger seitliche Schwenkbewegungen.
• Kontrolliertes, vibrationsarmes Schneiden kann in vielen Fällen Sprengungen oder schwere Hydraulikhämmer ersetzen oder reduzieren.
• Präzise Grabenbearbeitung zur Erzielung genauer Profilformen und zur Senkung von Materialtransport- und Wiederherstellungskosten.

Anwendungen

• Gesteins- und hochfestes Bodenaushub, wo energieeffizientes Schneiden die Produktivität über lange Schichten erhält.
• Kontrollierter Abbruch von Beton und Bauwerksstrukturen, wenn die Begrenzung sekundärer Risse und Vibrationen wichtig ist.
• Präzisionsgrabenbau unter anspruchsvollen Bodenbedingungen, um optimale Grabungsprofile mit minimalem Überbruch zu erzielen.
• Unterwasser- und getauchte Aushubarbeiten, betreibbar ohne Änderungen.

Technische Daten

• Empfohlenes Baggermasse: 30 – 45 t (65,000 – 100,000 lb)
• Nennleistung: 140 kW (190 hp)
• Trommelfräserlänge (A): 2150 mm (85 in)
• Schneidbreite (B): 800 | 900 | 1000 mm (32 | 36 | 40 in)
• Trommeldurchmesser (C): 850 mm (33 in)
• Empfohlene Drehzahl: 70 rpm
• Empfohlener Ölfluss: 275 l/min (73 gal/min)
• Max. Ölfluss: 320 l/min (85 gal/min)
• Max. Betriebsdruck: 400 bar (5800 psi)
• Drehmoment bei 380 bar: 24.500 Nm (ca.)
• Schneidkraft bei 380 bar: 58 kN (≈12.950 lbf)
• Max. Druckfestigkeit des Gesteins: 100 MPa (≈14.500 psi)
• Gewicht (je nach Schneidbreite): 3650 | 3700 | 3800 kg
• Pick-Box / Typ: PH 32 HD Type
• Anzahl Picks an den Trommeln: 44 | 48 | 56 Stk. (je nach Konfiguration)
• Anzahl Picks in der Schneidkette: 63 Stk.
• Standard-Pick: 17/75/70/30 Q
• Standard-Lochbild: LB40
• Kompatible Rotations-Einheit (KRM): KRM60
