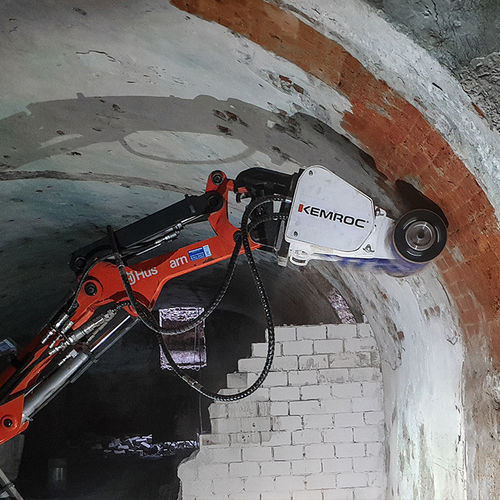

Schrämfräse für Bagger EK 20

für Mini-Bagger

Übersicht
Der Kettenfräse EK 20 für Kompaktbagger ist ein präzises Grabenwerkzeug für 2–6 t Bagger. Nach dem patentierten kontinuierlichen Schneidkettenprinzip von KEMROC erzeugt er vibrationsarmes, genaues Schneiden in Boden, Asphalt, Beton und weichen bis mittleren Gesteinen bis 25 MPa Druckfestigkeit.

Hauptvorteile

• Schnitttiefe bis zu 1.000 mm für kontrollierte Grabprofile
• Konstante Schnittbreite von 390 mm für vorhersagbare Installationen
• Weniger Vibrationen und Lärm im Vergleich zu Schlagwerkzeugen, geringere Störung
• Geeignet für Verlegung von Kabeln, Rohrleitungen, Entwässerung und Versorgungskanälen
• Wirksam bei Materialien bis 25 MPa Druckfestigkeit

Anwendungen

• Versorgungsgrabungen (Kabel, Rohrleitungen, Versorgungskanäle)
• Selektive Aushubarbeiten und präzise Materialentnahme
• Schneiden von Asphalt und leicht bewehrtem Beton für Reparaturen
• Graben in weichen bis mittleren Gesteinen (bis 25 MPa)

Systembeschreibung
Der EK 20 ist Teil der EK Chain Cutters Baureihe und ersetzt schlagbasierte Aushubmethoden durch ein kontinuierliches Schneidkettensystem, das saubere Schnitte, vorhersehbare Grabengeometrie und geringere Umweltauswirkungen liefert. Er ist so ausgelegt, dass er sich in kompakte Träger integriert, ohne Stabilität oder hydraulische Leistung zu beeinträchtigen.

Technische Daten

• Empfohlenes Baggergewicht: 2 – 6 t (5.000 – 15.000 lb)
• Nennleistung: 22 kW (30 PS)
• Trommellänge (A): 1.000 mm (39 in)
• Schnittbreite (B): 390 mm (15 in)
• Trommeldurchmesser (C): 325 mm (13 in)
• Empfohlene Drehzahl: 75 rpm
• Empfohlener Ölfluss: 30 l/min (8 gal/min)
• Max. Ölfluss: 70 l/min (18 gal/min)
• Max. Betriebsdruck: 400 bar (5.800 psi)
• Max. Drehmoment bei 380 bar: 2.400 Nm
• Schnittkraft bei 380 bar: 15 kN
• Max. Druckfestigkeit des Gesteins: 25 MPa (3.600 psi)
• Gewicht: 315 kg (695 lb)
• Pick-Box: PH 14 Type
• Anzahl der Picks an den Trommeln: 56 pcs
• Anzahl der Picks in der Kette: 54 pcs
• Standard-Pick: 15/29/26/14 C
• Standard-Bohrbild: LB10
• Kompatible Rotations Einheit (KRM): KRM30
