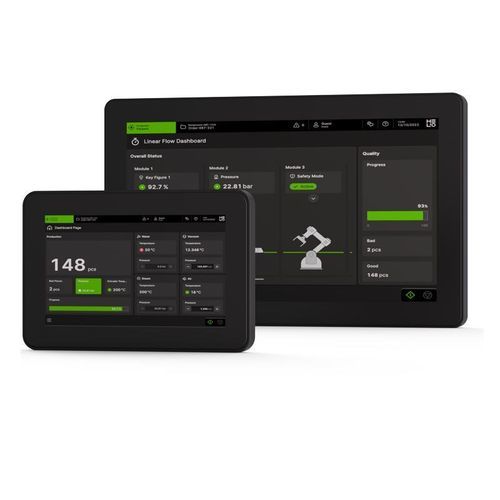

Mensch-Maschine Schnittstelle / Multi-Touch-Screen C6 X1 series

kapazitive Projektionstechnologiemit kapazitivem Touchscreenwandmontiert

Produktübersicht
Die Web HMI Serie C6 X1 bietet webbasierte Mensch‑Maschine‑Schnittstellen für industrielle Edge‑ und IIoT‑Anwendungen. Erhältlich mit projiziert kapazitiven Multitouch‑Displays von 7" bis 21,5", unterstützen die Panels flexible Montageoptionen und Power over Ethernet (PoE) zur vereinfachten Installation. Ein Chromium‑basierter HTML5‑Browser sowie das HELIO‑Ökosystem ermöglichen responsive, plattformunabhängige Web‑UIs für Industry‑4.0‑Szenarien.

Funktionen / Highlights

• Projiziert kapazitive Multitouch‑Displays (7"–21,5")
• Flexible Montage: Schwanenhals, Rohrhalter, Wandhalterungen, Front‑ oder Feldmontage
• Hohe Schutzart IP67 (mit geeignetem Kabel) für Außeninstallation außerhalb von Schaltschränken
• Webbasierter Betrieb über Chromium HTML5‑Browser für Edge/IIoT‑Einsatz
• Stromversorgung über Power over Ethernet (PoE) für Single‑Cable‑Betrieb

Zusätzliche Informationen

• Echte Multi‑Touch‑Technologie: projiziert kapazitiv
• Displaygrößen: 7", 10,1", 15,6", 21,5"
• Robuste Hardware für Front‑ oder Feldmontage; IP67 garantiert mit C6 X1‑Kabel
• Single‑Cable‑Option via PoE (PoE‑Klasse abhängig von Displaygröße)
• Schnittstellen: Ethernet (PoE), USB Host (mit Spezialkabel), Wi‑Fi, NFC
• Sensorik: Temperatursensor und 3‑Achsen‑Beschleunigungsmesser; Status‑RGB‑LED und Summer
• Linux‑Betriebssystem mit Chromium HTML5‑Browser für Web‑HMIs und Edge‑Anwendungen; HELIO zur Beschleunigung der UI‑Entwicklung

Technische Daten

• Display | C6 X1-07 | 7" TFT / 16M Farben / 1024 x 600 / 400 cd/m² / projiziert kapazitiv, Multitouch
• Display | C6 X1-10 | 10,1" TFT / 16M Farben / 1280 x 800 / 400 cd/m² / projiziert kapazitiv, Multitouch
• Display | C6 X1-15 | 15,6" TFT / 16M Farben / 1366 x 768 / 400 cd/m² / projiziert kapazitiv, Multitouch
• Display | C6 X1-21 | 21,5" TFT / 16M Farben / 1920 x 1080 / 400 cd/m² / projiziert kapazitiv, Multitouch
• CPU / Prozessor : 64-bit i.MX 8M Mini Quad core, 1,6 GHz
• RAM : 2 GB
• Flash‑Speicher : eMMC 8 GB
• FRAM : 64 KB
• Schnittstellen - Ethernet : 1x Ethernet‑Port 10/100 mit PoE
• Schnittstellen - USB : 1x USB Host V2.0, max. 500 mA (optional Spezialkabel erhältlich)
• Wi‑Fi : IEEE 802.11 a/b/g (als Netzwerkgerät oder Zugangspunkt nutzbar)
• NFC : ISO/IEC 14443A
• Sensoren : Temperatur, 3‑Achsen‑Beschleunigungsmesser
• LED / Buzzer : 1 RGB‑LED / Ja (Buzzer)
• Stromversorgung - C6 X1-07 : IEEE 802.3af 4PPoE / 12 W max.
• Stromversorgung - C6 X1-10 : IEEE 802.3af PoE / 14 W max.
• Stromversorgung - C6 X1-15 : IEEE 802.3at PoE+ / 23 W max.
• Stromversorgung - C6 X1-21 : IEEE 802.3bt 4PPoE / 35 W max.
• Betriebstemperatur : -20 °C … 55 °C (Relative Luftfeuchte 5 % bis 85 % ohne Kondensation)
• Lagerungstemperatur : -30 °C … +80 °C
• Schutzklasse : IP67 (garantiert mit C6 X1‑Kabel)
• Betriebssystem : Linux
