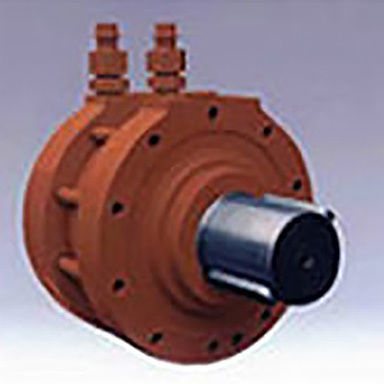

Hydraulischer Antrieb HR series

Drehfür Druckgussfür die Kunststoffindustrie

Übersicht
Der Kawasaki Drehaktuator wandelt hydraulischen Druck in alternierende Drehbewegung über einen Bereich von bis zu 280° Gesamtweg um und macht komplexe externe Verbindungen überflüssig. Spezielle Ausführungen sind mit äußeren Anschlägen und Puffer-Ventilen für gesteuertes Endlagenverhalten erhältlich.

Merkmale

• Erzeugt große Drehmomente ohne sperrige Verbindungselemente.
• Erhältlich in Sonderausführungen mit äußerem Anschlag und Puffer-Ventil zur Endlagenkontrolle.

Spezifikationen
Modell | HR-08S-04 | HR-11S-06 | HR-15S-08 | HR-20S-10 | HR-20S-18 | HR-08D-04 | HR-11D-06 | HR-15D-08
Volumenverdrängung/rad. (cm3/rad) | 20.8 | 57.3 | 154 | 438 | 755 | 41.6 | 115 | 308
Gesamter Wellenlauf (rad (°)) | 4.9 (280) | 4.9 (280) | 4.9 (280) | 3.3 (190) | 3.3 (190) | 1.7 (100) | 1.7 (100) | 1.7 (100)
Druck (MPa) | 13.7 | 13.7 | 13.7 | 13.7 | 6.9 | 13.7 | 13.7 | 13.7
Bemessungsdrehmoment (N·m) | 226 | 628 | 1.716 | 4.805 | 3.972 | 510 | 1.422 | 3.825

Anwendungen

• Kunststoffmaschinen und Druckguss

Technische Daten

• HR-08S-04 — Volumenverdrängung: 20.8 cm3/rad; Gesamter Wellenlauf: 4.9 rad (280°); Druck: 13.7 MPa; Bemessungsdrehmoment: 226 N·m
• HR-11S-06 — Volumenverdrängung: 57.3 cm3/rad; Gesamter Wellenlauf: 4.9 rad (280°); Druck: 13.7 MPa; Bemessungsdrehmoment: 628 N·m
• HR-15S-08 — Volumenverdrängung: 154 cm3/rad; Gesamter Wellenlauf: 4.9 rad (280°); Druck: 13.7 MPa; Bemessungsdrehmoment: 1.716 N·m
• HR-20S-10 — Volumenverdrängung: 438 cm3/rad; Gesamter Wellenlauf: 3.3 rad (190°); Druck: 13.7 MPa; Bemessungsdrehmoment: 4.805 N·m
• HR-20S-18 — Volumenverdrängung: 755 cm3/rad; Gesamter Wellenlauf: 3.3 rad (190°); Druck: 6.9 MPa; Bemessungsdrehmoment: 3.972 N·m
• HR-08D-04 — Volumenverdrängung: 41.6 cm3/rad; Gesamter Wellenlauf: 1.7 rad (100°); Druck: 13.7 MPa; Bemessungsdrehmoment: 510 N·m
• HR-11D-06 — Volumenverdrängung: 115 cm3/rad; Gesamter Wellenlauf: 1.7 rad (100°); Druck: 13.7 MPa; Bemessungsdrehmoment: 1.422 N·m
• HR-15D-08 — Volumenverdrängung: 308 cm3/rad; Gesamter Wellenlauf: 1.7 rad (100°); Druck: 13.7 MPa; Bemessungsdrehmoment: 3.825 N·m
