Motor für Hydraulikanwendungen HMKB

mit variabler GeschwindigkeitHochdrehmomenthohe Effizienz

Übersicht

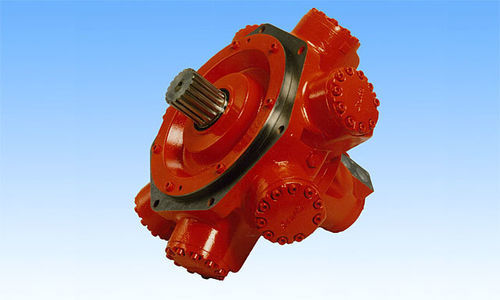

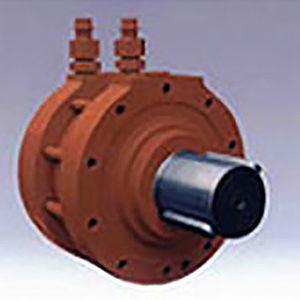

Die Radialkolbenmotoren von Staffa für niedrige Drehzahlen und hohes Drehmoment werden häufig für Schneckenantriebe in Spritzgießanlagen und Decksmaschinen eingesetzt. Die Konstruktion ist einfach: Radialkolben wirken direkt auf die exzentrische Nockenwelle. 2-Gang-Motoren mit Ventilen verfügen über zwei voreingestellte Verdrängungen, die aus einer breiten Palette gewählt werden können, um spezifische Anwendungsanforderungen zu erfüllen. 3-Gang-Motoren haben drei voreingestellte Verdrängungen. Das Produktprogramm umfasst die Serien HMKB/HMKC, HMB/HMC (Standardmotoren), HPB/HPC (verbesserte Version von HMB/HMC) und HMF (3-Gang-Motoren).

Merkmale

• Feste und verstellbare Verdrängung (verfügbar als 1-, 2- oder 3-Gang)
• Einfache und robuste Konstruktion
• Lange Lebensdauer
• Hohe Effizienz
• Konstante Leistungskontrolle über CHP-Ventile verfügbar

Spezifikationen (nach Serie / Modell)
HMKB (Feste Verdrängung, 1-Gang)
Modelltypen: 046 / 075 / 100 / 200
Verdrängung (cm3): 745 / 1.281 / 1.510 / 3.087
Bemessungsdruck: 20,6 MPa
Maximaldruck: 24,5 MPa
Max. Drehzahl (min-1) bei Bemessungsdruck: 250 / 220 / 200 / 130

HMB (Feste Verdrängung, 1-Gang)
Modelltypen: 010 / 030 / 030 (FM3) / 045 / 060 / 080 / 100
Verdrängung (cm3): 188 / 442 / 492 / 700 / 983 / 1.344 / 1.639
Bemessungsdruck: 20,7 MPa (für kleinere Modelle) und 25,0 MPa (für größere Modelle)
Maximaldruck: 24,1 MPa (kleinere) und 29,3 MPa (größere)
Max. Drehzahl (min-1) bei Bemessungsdruck: 500 / 450 / 450 / 400 / 300 / 300 / 250
Leistung (kW) Bemessung: 25 / 42 / 52 / 60 / 80 / 100 / 110

H M / H D B Familie (größere HMB-Typen)
Modelltypen: 125 / 150 / 150 (FM3) / 200 / 200 (FM3) / 270 / 325
Verdrängung (cm3): 2.050 / 2.470 / 2.470 / 2.470 / 3.087 / 4.310 / 5.310
Bemessungsdruck: 25,0 MPa
Maximaldruck: 29,3 MPa
Max. Drehzahl (min-1) bei Bemessungsdruck: 220 / 220 / 168 / 175 / 135 / 125 / 100
Leistung (kW) Bemessung: 100 / 115 / 115 / 130 / 130 / 140 / 140

HMHDB / sehr große HMB-Typen
Modelltypen: 400 / 500
Verdrängung (cm3): 6.800 / 8.000
Bemessungsdruck: 25,0 MPa (für 400) und 19,0 MPa (für 500 HMB-Spalte)
Maximaldruck: 29,3 MPa (400) und 22,7 MPa (500 HMB-Spalte)
Max. Drehzahl (min-1) bei Bemessungsdruck: 120 / 100
Leistung (kW) Bemessung: 190 / 170

HPB (Feste Verdrängung, 1-Gang)
Beispielhafte Modelltypen: 060 (FM3/FM4) / 080 (FM3/FM4) / 100 (FM3/FM4) / 125 (FM3) / 150 / 200 / 270 / 325 (verschiedene FM-Varianten)
Verdrängung (cm3): 983 / 1.344 / 1.600 / 2.050 / 2.470 / 3.087 / 4.310 / 5.310 (je nach Variante)
Bemessungsdruck: typischerweise 20,5–25,0 MPa je nach Modell
Maximaldruck: bis zu 30,0 MPa für einige Varianten
Max. Drehzahl (min-1) bei Bemessungsdruck: variiert nach Modell (Beispiele: 450 / 490 / 340 / 430 / 270 / 365 / 215)
Leistung (kW) Bemessung: reicht von ca. 115 bis ca. 215 je nach Modell und FM-Variante

HMKC (Verstellbare Verdrängung, 2-Gang)
Modelltypen: 046 / 075 / 080 / 200 (Beispiele gezeigt)
Verdrängung 100 %: 745 / 1.241 / 1.475 / 3.087 (cm3)
Verdrängung 50 %: 410 / 574 / 737 / 1.475 (cm3)
Bemessungsdruck: 20,6 MPa
Maximaldruck: 24,5 MPa
Max. Drehzahl (min-1): bei q max: 300 / 220 / 200 / 130; bei 0,5q max: 600 / 440 / 400 / 260; bei q=0: 1.500 / 1.300 / 1.200 / 1.000

HMC (Verstellbare Verdrängung, 2-Gang)
Modelltypen: 030 / 045 / 080 (FM3/FM4) / 125 (FM3) (Beispiele)
Verdrängung 100 %: 492 / 737 / 1.600 / 2.048 (cm3) je nach Modell
Verdrängung 50 %: 246 / 410 / 819 / 983 (cm3)
Bemessungsdruck: 20,7 MPa (einige) und 25,0 MPa (andere)
Maximaldruck: 24,1 MPa (einige) und bis zu 27,5 MPa (andere)
Max. Drehzahl (min-1): bei q max Beispiele: 450 / 450 / 270 / 365; bei 0,5q max Beispiele: 600 / 600 / 500 / 515; bei q=0: bis zu 1.000
Leistung (kW) Bemessung: Beispiele 60 / 99 / 138 / 138 / 135 je nach Variante

HPC (Verstellbare Verdrängung, 2-Gang)
Gezeigtes Beispiel: Modell 400 mit Verdrängung 6.555 cm3 (100 %) und 3.590 cm3 (50 %)
Bemessungsdruck: 25,0 MPa
Maximaldruck: 27,5 MPa
Max. Drehzahl (min-1): 220 bei q max, 220 bei 0,5q max, q=0 Drehzahl 1.500
Leistung (kW) Bemessung: Beispiel 430 kW für gezeigte Variante

HMF (Verstellbare Verdrängung, 3-Gang)
Modelltypen: 080 (FM3/FM4) / 200 (FM3/FM4) / 270 / 325 (Beispiele)
Verdrängung 100 %: 1.600 / 3.087 / 4.588 / 5.326 (cm3)
Verdrängung 50 %: 819 / 1.475 / 4.588 / 5.326 (cm3) je nach Variante
Bemessungsdruck: 25,0 MPa
Maximaldruck: 27,5 MPa
Max. Drehzahl (min-1): Beispiele bei q max: 270 / 365 / 175 / 230; bei 0,5q max: 500 / 515 / 300 / 400; bei q=0 bis zu 1.000
Leistung (kW) Bemessung: Beispiele 138 / 138 / 250 / 250 / 189 je nach Variante

Download / Dokumentation
Herstellerkatalog und Serienkatalog sind als PDF-Dokumentation verfügbar (Katalogangaben auf der Produktseite referenziert).
