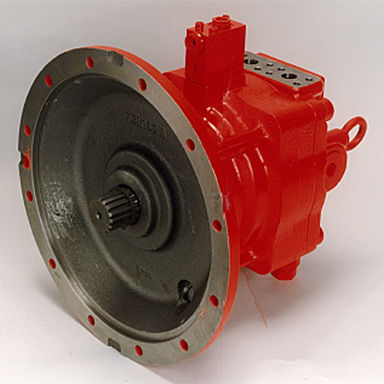

Axialkolben-Hydraulikmotor M5X series

mit Getriebefür Baumaschinenkompakt

Übersicht
Die Serie M5X umfasst Axialkolbenmotoren mit fester Verdrängung in Schrägplatten-Bauweise. Der Motor verfügt über integrierte Druckbegrenzungs- und Nachspeiseventile, die die Schwenkfunktion durch Leitungsverbindung von der Steuerventil zur Motorleitung ermöglichen. Die innere Anordnung platziert Zylinder/Piston-Einheit, mechanische Bremse und Ventilgruppen kompakt. Die Montageflansch wurde vergrößert, um die direkte Verbindung zur Zahnkranz des Getriebes zu ermöglichen.

Merkmale

• Integrierte Ventilfunktion für Schwenkfunktion (Druckbegrenzung und Nachspeisung).
• Kompakte Bauweise reduziert Einbaulänge.
• Vergrößerter Montageflansch für direkte Verbindung zum Zahnkranz des Getriebes.

Anwendungen

• Bagger
• Kräne (Raupen / Geländekräne)
• Raupenbohrgeräte und Pfahlrammen

Spezifikationen
Modell: M5X50, M5X80, M5X130, M5X180, M5X250
Hubraum (cm3): 47, 79, 129.2, 180.1, 250.1
Nenndruck (MPa): 28, 33, 32.4, 32.4, 33
Maximaldruck (MPa): 33, 40, 39.2, 39.2, 40
Max. Drehzahl (min-1): 2,200; 2,200; 1,850; 1,680; 1,520

Technische Merkmale

• Typ: Axialkolbenmotor mit fester Verdrängung (Schrägplatten-Bauweise)
• Integrierte Druckbegrenzungs- und Nachspeiseventile für die Schwenkfunktion
• Kompakter Aufbau mit effizient angeordneten Zylinder/Piston, mechanischer Bremse und Ventilgruppen
• Vergrößerter Montageflansch zur direkten Verbindung mit dem Zahnkranz des Getriebes
• Verfügbare Modelle und Hubräume: M5X50 (47 cm3), M5X80 (79 cm3), M5X130 (129.2 cm3), M5X180 (180.1 cm3), M5X250 (250.1 cm3)
• Nenndruck bis zu 33 MPa (modellabhängig); Maximaldruck bis zu 40 MPa (modellabhängig)
• Maximale Drehzahlen: bis zu 2,200 min-1 bei kleineren Modellen und 1,520 min-1 beim größten Modell
