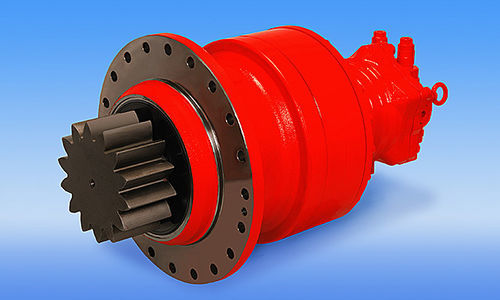

Hydraulikmotor mit Planetengetriebe M5X-RG series

mit Getriebefür Hochleistungsanwendungenfür Baumaschinen

Übersicht
Die M5X-RG-Serie sind Getriebemotoren, die den Festverdrängungsmotor der M5X-Serie und ein Reduktionsgetriebe integrieren. Das Reduktionsgetriebe arbeitet mit einem zweistufigen Planetengetriebe, das zuverlässigen Betrieb und lange Lebensdauer ermöglicht. Die M5X-RG-Serie wird weltweit als Schwenkantrieb für Bagger, Raupenbohrgeräte / Pfahlrammen, Baumaschinen und Forstmaschinen eingesetzt.

Eigenschaften

• Zweistufiges Planeten-Reduktionsgetriebe
• Breite Auswahl an Ritzelspezifikationen
• Ausgelegt für Schwenkanwendungen in schweren Maschinen

Spezifikationen
Modelle: M5X80-RG06E | M5X80-RG08E | M5X130-RG12E | M5X180-RG16E | M5X180-RG23E | M5X250-RG27D
Übersetzungsverhältnisse: 20.01 | 20.01 | 20.01 | 20.01 | 25.2 | 25.2
Gesamtverdrängung (cm3): 1,580 | 1,580 | 2,590 | 3,600 | 4,540 | 6,300
Druck (MPa): 5,480 | 6,600 | 12,200 | 16,500 | 23,400 | 27,000
Max. Drehzahl (min-1): 115 | 115 | 92 | 84 | 67 | 60

Technische Merkmale

• Modellserie: M5X-RG series (for Swing)
• Integrierte Bauteile: M5X-Festverdrängungsmotor und zweistufiges Planeten-Reduktionsgetriebe
• Typische Anwendungen: Schwenkantrieb für Bagger, Raupenbohrgeräte / Pfahlrammen, Baumaschinen und Forstmaschinen
• Übersetzungsverhältnis je Modell: M5X80-RG06E: 20.01; M5X80-RG08E: 20.01; M5X130-RG12E: 20.01; M5X180-RG16E: 20.01; M5X180-RG23E: 25.2; M5X250-RG27D: 25.2
• Gesamtverdrängung (cm3) je Modell: M5X80-RG06E: 1,580; M5X80-RG08E: 1,580; M5X130-RG12E: 2,590; M5X180-RG16E: 3,600; M5X180-RG23E: 4,540; M5X250-RG27D: 6,300
• Druck (MPa) je Modell: M5X80-RG06E: 5,480; M5X80-RG08E: 6,600; M5X130-RG12E: 12,200; M5X180-RG16E: 16,500; M5X180-RG23E: 23,400; M5X250-RG27D: 27,000
• Maximale Drehzahl (min-1) je Modell: M5X80-RG06E: 115; M5X80-RG08E: 115; M5X130-RG12E: 92; M5X180-RG16E: 84; M5X180-RG23E: 67; M5X250-RG27D: 60
