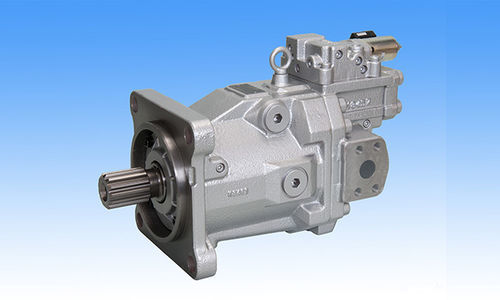

Axialkolben-Hydraulikmotor M7V series

HochgeschwindigkeitHochdruckmit Getriebe

Übersicht
Die Serien M7V / M7X sind Axialkolbenmotoren in Schwenkplattenbauweise mit verstellbarem oder festem Hubvolumen, ausgelegt für Anwendungen bei hohem Druck und hohen Drehzahlen. Durch die Nutzung der kumulierten Kawasaki-Technologien für Schwenkplatten-Pumpen/Motoren bieten sie hervorragende Leistungen über einen weiten Drehzahlbereich – vom sehr niedrigen bis zum hohen Drehzahlbereich –, Leistungen, die bisher vorwiegend von schrägachsigen Motoren erreicht wurden. Die Einbaumaße (Befestigungsmaße, Abtriebsverzahnung) und Gewindegrößen entsprechen internationalen Normen wie ISO oder SAE, sodass sie mit üblichen Getrieben oder Kupplungen verwendet werden können.

Merkmale

• Sanftes Anlaufverhalten und stabiler Betrieb bei sehr niedrigen Drehzahlen
• Hohe Drehzahlleistung vergleichbar mit schrägachsigen Motoren
• Kompakte Bauform erleichtert die Einbaulage
• Hohe Zuverlässigkeit und lange Lebensdauer für Hochdruckspezifikationen
• Verschiedene Steuerungsoptionen wie elektrische oder druckgesteuerte Steuerung

Spezifikationen (aus Tabelle entnommen)
Modell | M7V: 85 / 112 / 160 / 212 | M7X: 85 / 112 / 160
Hubvolumen (cm3) q max | M7V: 68-88.5 / 90-112 / 128-160 / 170-215 | M7X: 90 / 112 / 160
Hubvolumen (cm3) q min | M7V: 0-68 / 0-90 / 0-128 / 0-170 | M7X: - / - / -
Druck (MPa) Nenn | 42 (alle aufgeführten Modelle)
Druck (MPa) Spitz | 50 (alle aufgeführten Modelle)
Max. Drehzahl (min-1) bei q max | M7V: 3.900 / 3.550 / 3.100 / 2.900 | M7X: 4.500 / 3.550 / 3.100
Max. Drehzahl (min-1) bei q < 0.6 qmax | M7V: 6.150 / 5.600 / 4.900 / 4.600 | M7X: - / - / -
Gewicht (ca.) (kg) | M7V: 39 / 46 / 65 / 90 | M7X: 26 / 34 / 45

Steuerkennlinie
Beispielhafte Steuerkennlinien für die Serie sind vorhanden (mehrere Diagramme veranschaulichen typische Steuerungsmerkmale).

Anwendungen

• Radlader
• Baggerlader / Bulldozer
• Rad-/Raupen-Backhoe-Loader
• Raupenlader
• Kipper
• Raupenbohrgeräte / Pfahlrammen
• Krane (Raupe / Geländekran)
• Lkw-Montierte Krane
• Walzen/Stampfer
• Asphaltfertiger
• Gabelstapler
• Teleskoplader
• Spritzen / Feldspritzen
• Mähdrescher
• Forstmaschinen

Technische Merkmale / Spezifikationen

• Produkttyp: Axialkolbenmotoren (Schwenkplatte)
• Serien-/Modellbezeichnung: M7V / M7X Serien
• Hubvolumenbereiche (cm3): M7V qmax Gruppen: 68-88.5, 90-112, 128-160, 170-215; M7X: 90, 112, 160
• Minimale Hubvolumenbereiche (cm3): M7V: 0-68, 0-90, 0-128, 0-170; M7X: nicht anwendbar
• Nenn­druck: 42 MPa
• Spitzendruck: 50 MPa
• Max. Drehzahl bei qmax (min-1): M7V bis 3.900 / 3.550 / 3.100 / 2.900 je nach Hubvolumen; M7X bis 4.500 / 3.550 / 3.100
• Max. Drehzahl bei q < 0.6 qmax (min-1): M7V bis 6.150 / 5.600 / 4.900 / 4.600 je nach Hubvolumen; M7X nicht angegeben
• Gewicht ca. (kg): M7V: 39 / 46 / 65 / 90; M7X: 26 / 34 / 45
• Steuerungsoptionen: elektrische oder druckbasierte Steuerung
• Einbau: Befestigungsmaß, Abtriebsverzahnung und Gewindegrößen entsprechen internationalen Normen (ISO / SAE)
