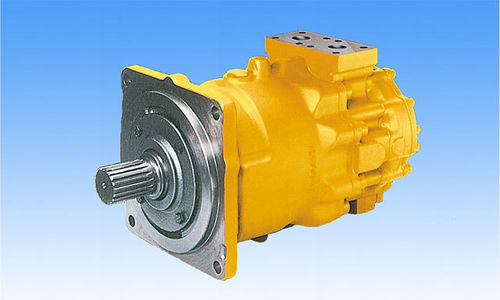

Axialkolben-Hydraulikmotor M3 series

mit niedriger Drehzahlmit Getriebemit konstantem Hubraum

Produktübersicht
Die M3X-Serie sind Axialkolbenmotoren mit fester Verdrängung im Schrägscheiben-Design für mobile Anwendungen.
Die M3B-Serie sind Axialkolbenmotoren mit verstellbarer Verdrängung im Schrägscheiben-Design für Windenanwendungen.
Diese Motoren verfügen über gute Selbstansaugeeigenschaften und hohe Anlaufwirkungsgrade, entwickelt auf Basis unserer langjährigen Erfahrung und Technologie bei Schrägscheibenpumpen und -motoren.
Durch Kombination mit der Untersetzungsgetriebe-Serie RG und den Serien M3X / M3B lassen sich größere Leistungen abdecken.

Merkmale

• Überlegene Leistung im Niedriggeschwindigkeitsbetrieb
• Sanftes Anlaufverhalten
• Verschiedene Optionen zur Verdrängungsregelung
• Größere Kapazität möglich durch RG-Getriebe

Steuerkennlinie
Die oben gezeigten Kurven sind Beispiele für Steuerkennlinien.

Anwendungen

• Raupenbohrgeräte / Rammbetrieb
• Kräne (Raupe / Geländekran)
• Brecher
• Kunststoffmaschinen & Druckguss
• Tunnelbohrmaschinen
• Frachtschiffe
• Öltanker
• Offshore-Schiffe

Spezifikationen (M3X-Serie)
Model | M3X200 | M3X280 | M3X530 | M3X800
Verdrängung (cm3) | 195 | 280 | 533 | 800
Nenndruck (MPa) | 29.4 (alle Modelle)
Max. Druck (MPa) | 34.3 (alle Modelle)
Max. Drehzahl (min-1) | 1.900 | 1.700 | 1.400 | 1.200

Spezifikationen (M3B-Serie)
Model | M3B200 | M3B280 | M3B530 | M3B800
Verdrängung q max (cm3) | 195 | 280 | 533 | 800
Verdrängung q min (cm3) | 106 | 93 | 178 | 267
Nenndruck (MPa) | 32 (M3B200) ; 29.4 (M3B280 / M3B530 / M3B800)
Max. Druck (MPa) | 35 (M3B200) ; 34.3 (M3B280 / M3B530 / M3B800)
Max. Drehzahl bei q max (min-1) | 1.900 | 1.700 | 1.400 | 1.200
Max. Drehzahl bei q min (min-1) | 2.400 | 2.200 | 1.700 | 1.500

Spezifikationen (Kombiniert mit RG-Serie)
Model | M3X200-RG03S6.0 | M3X280-M3B280-RG06S6.4 | M3X530-M3B530-RG10S6.4 | M3X800-M3B800-RG16S6.4
Übersetzungsverhältnis | 6.0 | 6.4 | 6.4 | 6.4
Gesamtverdrängung (cm3) | 894 | 1.587 | 3.104 | 4.717
Druck (MPa) | 20.6 (alle kombinierten Modelle)
Max. Drehzahl (min-1) | 270 | 190 | 150 | 130

Eigenschaften / Technische Daten

• Serien: M3X (feste Verdrängung) und M3B (verstellbare Verdrängung)
• Verdrängungsbereich (Einzeleinheit): 195 cm3 bis 800 cm3 (je Modell)
• M3X Nenndruck: 29.4 MPa; Max. Druck: 34.3 MPa
• M3X Maximaldrehzahlen: bis zu 1.900 min-1 abhängig vom Modell
• M3B q max Bereich: 195 bis 800 cm3; q min Bereich: 93 bis 267 cm3
• M3B Nenndruck: 32 MPa (M3B200) und 29.4 MPa (andere M3B-Modelle); M3B Max. Druck: 35 MPa (M3B200) und 34.3 MPa (andere)
• M3B Maximaldrehzahlen: bis zu 2.400 min-1 bei q min (modellabhängig)
• Kombinierbare RG-Getriebeoptionen verfügbar, um die Gesamtverdrängung zu erhöhen und Übersetzungen anzupassen (Beispiele: Übersetzungen 6.0–6.4)
• Typische Gesamtverdrängungen der kombinierten Modelle von 894 cm3 bis 4.717 cm3
