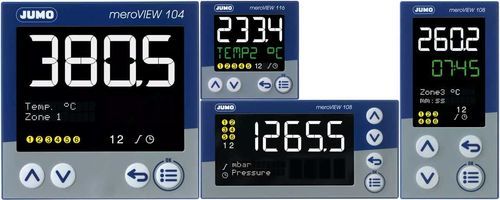

Digitaler Anzeiger meroVIEW

mit LCD-AnzeigeEinbaumit Analogausgang

Übersicht
Der JUMO meroVIEW ist ein multifunktionales Digitalanzeigegerät für die flexible Prozessüberwachung und -regelung. Benutzeroberfläche und Hardwareausstattung lassen sich individuell anpassen, um die erforderlichen Prozessgrößen darzustellen und zu verarbeiten. Das Gerät unterstützt analoge und digitale Ein-/Ausgänge, Zähleingänge sowie verschiedene Kommunikationsschnittstellen. Komplexe Aufgaben werden durch Rechen‑ und Logikfunktionen abgedeckt; Steuerfunktionen lassen sich per ST‑Code (IEC‑61131‑3) realisieren.

Highlights

• Hohe Schnittstellenvielfalt und modulare I/O‑Optionen
• Intuitive Konfiguration und Bedienung
• Schnelle und einfache Inbetriebnahme

Kundenvorteile im Überblick

• Verschiedene Formate für optimale Einbaubilder
• Hohe Einsatzflexibilität durch zahlreiche Eingänge
• Vielseitige Ausgangsoptionen für unterschiedliche Aktoren
• Einfache Integration in über- und untergeordnete Systeme
• Weniger Zeitaufwand bei Inbetriebnahme und Betrieb durch Individualisierung des Gerätemenüs

Technische Daten
Allgemeine technische Daten
Eingänge: Analoge und digitale Eingänge; optional: zusätzliche analoge, digitale und Zähleingänge (12,5 kHz)
Ausgänge: 2 Relais (Wechsler/normal offen); optional: analoge Ausgänge, Relais (NO/Umschalter), Halbleiterausgänge, Logikausgänge (0/14 V oder 0/24 V) und Open‑Collector‑Ausgänge
Formate: 116: 48 × 48 mm; 108H: 48 × 96 mm; 108Q: 96 × 48 mm; 104: 96 × 96 mm
Schnittstellen: USB‑Host, USB‑Device (Setup); optional: RS485 (Modbus RTU Master/Slave), Ethernet (Modbus TCP Master/Slave), PROFINET‑Device
Anzeige: 2 LCD‑Displays mit je 18 Segmenten einschließlich Textanzeige (nicht beim JUMO meroVIEW 116); Klartextanzeige für Menü, Parameter und Prozessinformationen
Anschlüsse: Abnehmbare Anschlussklemmen mit PUSH IN
Besondere Merkmale: Individuelle Gestaltung der Bedienebenen; modularer Aufbau mit Optionskarten; schnelle Hardware‑Zähler (12,5 kHz); Min/Max‑Speicher, Hold‑ und Tara‑Funktion; Logikausgänge (24 V und 14 V) können als Versorgung für Zweidraht‑Transmitter dienen; Einschaltverzögerung und Rücksetzfunktionen für Min/Max und Tara

Spezifikationen

• Produktfamilie: JUMO meroVIEW
• Eingänge: Analog und digital; optional zusätzliche analoge, digitale und Zähleingänge (12,5 kHz)
• Ausgänge: 2 Relais (NO); optional analoge Ausgänge, Relais (NO/Umschalter), Halbleiterausgänge, Logikausgänge (0/14 V oder 0/24 V), Open Collector
• Verfügbare Formate: 116 (48×48 mm), 108H (48×96 mm), 108Q (96×48 mm), 104 (96×96 mm)
• Schnittstellen: USB Host/Device; optional RS485 (Modbus RTU), Ethernet (Modbus TCP), PROFINET
• Anzeige: Doppeltes LCD (18 Segmente) mit Textanzeige (außer JUMO meroVIEW 116)
• Anschlüsse: Abnehmbare Anschlussklemmen mit PUSH IN
• Bemerkenswerte Funktionen: Modulare Optionskarten, schnelle Hardware‑Zähler, Min/Max‑Speicher, Hold, Tara, Logikausgänge als Transmitter‑Versorgung, Einschaltverzögerung, Rücksetzfunktionen
