Mehrkanal-Prozesssteuergerät JUMO meroTRON

mit mehreren AusgängenprogrammierbarModbus

Übersicht
Der modulare Multifunktionsregler bietet eine konfigurierbare Benutzeroberfläche und skalierbare Hardware. Analoge und digitale Ein-/Ausgänge, Zähleingänge und Schnittstellen können bei Bedarf ergänzt werden. Das Gerät beherrscht komplexe Anwendungen durch einen zweiten Regelkanal, Mathematik‑ und Logikfunktionen sowie die Programmierung von Regelungen in ST.

Highlights

• Ablaufsteuerungen in Echtzeit
• Große Auswahl an Anschlussmöglichkeiten
• PLC-Funktionalität (ST-Programmierung)

Kundenvorteile auf einen Blick

• Prozesssicherheit durch programmstart und Ablaufsteuerungen in Echtzeit
• Umsetzung komplexer Anwendungen mittels Mathematik‑ und Logikfunktionen sowie ST-Code
• Weniger Zeitaufwand bei Inbetriebnahme und Betrieb durch anpassbares Geräte‑Menü
• Kein zusätzlicher Hardwarebedarf dank zweitem Regelkanal sowie integrierter PLC‑ und Datenlogger‑Funktionen
• Prozessoptimierung durch Startup Live‑Aufzeichnung

Technische Daten
Allgemeine technische Daten
Eingänge: 1 analoger Eingang und 1 digitaler Eingang; optional zusätzliche analoge, digitale und Zähleingänge (10 kHz); Kalibrierung analoger Eingänge nach CQI-9 und AMS2750 (optional)
Ausgänge: 2 Relais (Schließer); optional zusätzliche analoge Ausgänge, Relais (Schließer/Wechsler), Solid‑State‑Relais, Logikausgänge (0/14 V oder 0/24 V) und Open‑Collector‑Ausgänge
Regelarten: Zweipunktregler, Dreipunktregler, Stellungsregler, Stetigregler, Programmregler, Modulierender Regler
Anzeige: 2 LCD‑Anzeigen mit je 18 Segmenten, Anzeige von Texten für Menü, Parameter und Prozessinformationen

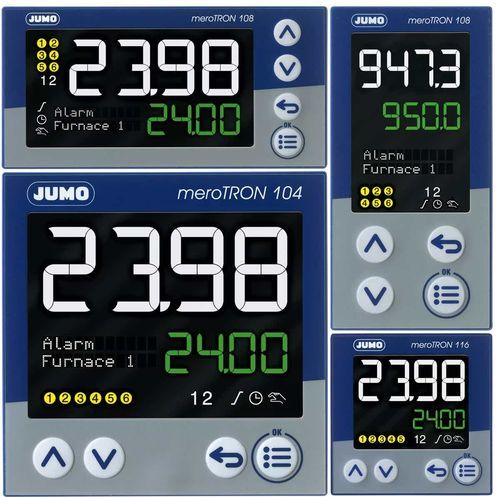

Formate: 116: 48 × 48 mm; 108H: 48 × 96 mm; 108Q: 96 × 48 mm; 104: 96 × 96 mm
Schnittstellen: USB Host und USB Device (Setup); optional: RS485 (Modbus RTU Master/Slave); Ethernet (Modbus TCP Master/Slave); PROFINET Device
Besondere Merkmale: Konfigurierbare Bedienebenen; modulare Struktur mit Optionskarten; 2 Timer; 8 Grenzwertüberwachungsfunktionen; schnelle Hardwarezähler (12,5 kHz); Betriebs- und Servicezähler; Datenlogger; Modbus‑Masterfunktion; Logikausgänge (24 V) können auch als Stromversorgung für Zweidraht‑Transmitter genutzt werden; PLC‑Funktion via ST‑Code; spezielle Funktionen für den Einsatz in der Kunststoffindustrie
Anschlüsse: Abnehmbare Anschlussklemmen mit PUSH IN
Versorgungsspannung: AC 110–240 V oder AC/DC 24 V
Zulassungen: UL gelistet; AMS 2750; CQI-9

Technische Spezifikationen

• Eingänge: 1 analoger Eingang, 1 digitaler Eingang; optional zusätzliche analoge/digitale/Zähleingänge (10 kHz)
• Ausgänge: 2 Relais (NO); optionale analoge Ausgänge, Wechslerrelais, SSRs, Logikausgänge (0/14 V oder 0/24 V), Open Collector
• Regelarten: Zweipunkt, Dreipunkt, modulierend, Stellungsregelung, stetig, Programm
• Anzeige: Doppel‑LCD (18 Segmente) für Menüs, Parameter und Prozessdaten
• Verfügbare Formate: 48×48 mm; 48×96 mm; 96×48 mm; 96×96 mm
• Schnittstellen: USB Host/Device; optional RS485 (Modbus RTU); Ethernet (Modbus TCP); PROFINET
• Besondere Merkmale: Modulare Optionskarten, benutzerdefinierbare Bedienebenen, 2 Timer, 8 Grenzwertfunktionen, schnelle Hardwarezähler (12,5 kHz), Betriebs-/Servicezähler, Datenlogger, Modbus‑Master, PLC via ST‑Code
• Anschlüsse: abnehmbare PUSH IN‑Klemmleisten
• Versorgung: AC 110–240 V oder AC/DC 24 V
• Zulassungen: UL gelistet; AMS 2750; CQI-9
